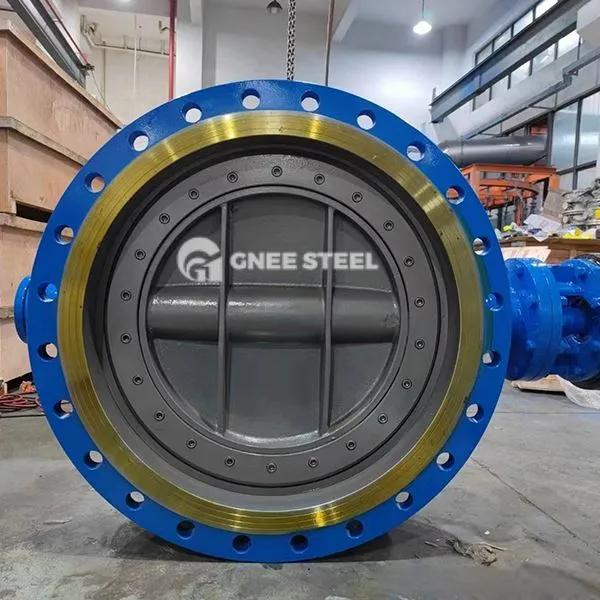

Vàlvula de papallona resistent a brides

La vàlvula de papallona resistent a la brida és una vàlvula de papallona que utilitza elements de segellat elàstic (com el cautxú, el politetrafluoroetilè o el metall elàstic) i que es fixa a la canalització mitjançant connexió de brida. El seu disseny bàsic és el segell d’extrusió dinàmic entre la placa de papallona i el seient de la vàlvula elàstica, que té un alt rendiment de segellat i una resistència a l’impacte mitjà.

‌ Valve Cos i Plata de papallona: el cos de la vàlvula està fabricat majoritàriament en acer de carboni, acer inoxidable o ferro colat, i la superfície de la placa de papallona es pot soldar amb aliatge dur o cobert amb materials elàstics per millorar la resistència al desgast.
‌ anell de segellat elastic: el seient de la vàlvula es compon generalment de cautxú sintètic (EPDM, NBR) o anell elàstic d’acer inoxidable en forma d’U, i el segellat s’aconsegueix mitjançant una deformació elàstica produïda per la rotació i l’extrusió de la placa de papallona.
‌
Mecanisme de segellat i característiques tècniques ‌ ‌
Mecanisme de segellat ‌: ‌ SELLEMALS BIBIRECTIAL ‌: Quan es tanca, la vora exterior de la placa de papallona es pren el seient de la vàlvula elàstica per formar una relació de pressió de segellat autoajustament per adaptar-se a les fluctuacions de temperatura i pressió.
‌TRIPLE Disseny excèntric ‌ (alguns models): a través de l'estructura excèntrica de la placa de la vàlvula i del seient de la vàlvula, es redueix la fricció d'obertura i tancament i s'aconsegueix l'efecte de segellat de "més estret i estret".
‌
Avantatges del rendiment‌:
‌Temperaduració i resistència a la pressió‌: L’estructura de segellat de metall elàstica pot suportar -40 grau ~ 450 graus (segell dur) o -30 grau ~ 120 graus (segell de goma) i el rang de pressió cobreix PN10 ~ PN40‌.
‌Lage Resistència del flux i alta capacitat de flux‌: el disseny racionalitzat de la placa de papallona redueix la resistència mitjana i el coeficient de resistència del flux quan està totalment obert és només 1/3 de la vàlvula de la porta del mateix calibre‌.
‌Ease d'operar‌: l'engranatge de cucs o la unitat elèctrica suporta un funcionament baix de parell (30% ~ 50% inferior a les vàlvules tradicionals), adequades per a escenaris de control automatitzats.



Vàlvula de papallona resistent a brides
