Gnee Steel Group és una empresa integrada de la cadena de subministrament que inclou placa d'acer, bobina, perfil, disseny i processament de paisatges exteriors. Fundada el 2008, amb un capital social de 5 milions de RMB, Gnee ha fet un progrés i un desenvolupament impressionants al mercat de l'acer amb Gnee People durant més de 15 anys lluitant durament. En l'actualitat, l'import total d'inversió arriba als 30 milions de RMB, l'àrea de taller de més de 35.000㎡, amb més de 200 empleats. Gnee s'està convertint en l'empresa internacional de cadena de subministrament d'acer més professional a les planes centrals de la Xina amb un marc estratègic explícit, una estructura de govern integrada, una base de gestió ferma, fons abundants i poder humà.
Per què escollir-nos?
Els nostres productes
Grup GNEE especialitzat en la fabricació i distribució de vàlvules i accessoris d'alta qualitat per a una àmplia gamma d'aplicacions industrials, com ara subministrament d'aigua, sistemes de clavegueram, petroli i gas i tractament marí.
Mercat de vendes
Les vàlvules GNEE s'han exportat a més de 150 països d'arreu del món, i cada any més de 50 clients visiten el grup GNEE i demanen més de 30,000 peces de vàlvules.
El nostre equip
Fundada el 2008 amb un capital social de 5 milions de RMB, GNEE Group Actualment, l'empresa té una inversió total de 30 milions de iuans, una àrea de planta de més de 35,000 metres quadrats i més de 200 empleats.
Atenció al client
GNEE Group sempre posa en primer lloc la qualitat del producte i les necessitats dels clients, i s'esforça per oferir millors serveis a cadascun dels nostres clients. Seguim els últims estàndards i ens centrem en la gestió, la tecnologia i la innovació de processos. Amb un sistema de servei de vendes madur, GNEE Group insisteix a oferir un servei únic a cada client.
Vàlvula de papallona d'entrada superior
Pressió de treball: 2000PSI ~ 20000PSI
Diàmetre nominal: 1,13/16 "~ 11" (46 mm ~ 230 mm)
Mitjà de treball: petroli, gas natural, fang i gas que conté H2S, CO2
Vàlvula de papallona amb folre de goma
Mida: DN40-DN1200
Temperatura de funcionament: -20ºC~+180ºC
Mitjà aplicable: aigua clara i líquid neutre
Vàlvula de papallona folrada tipus hòstia
Diàmetre nominal: 2"-80"(DN50~DN2000)
Interval de pressió: Classe 150, PN6, PN10, PN16
Tipus de connexió: brida, oblea, connexió de terminal
Vàlvules de papallona revestides de PFA
Diàmetre nominal: 2"-80"(DN50~DN2000)
Interval de pressió: Classe 150, PN6, PN10, PN16
Tipus de connexió: brida, hòstia, connexió de lug
Vàlvula de papallona triple offset d'acer al carboni
Mida: 2 "fins a 80" (DN50 fins a DN2000)
Classificació de pressió: ASME 150 #, 300 #, 600 #
Materials: acer al carboni
Connexió final: Wafer, Lugged, Brida RF, RTJ, FF
Operador: palanca, accionat per engranatges
Vàlvules de papallona accionades
Diàmetre nominal: DN50-300
Interval de pressió: {{0}},0MPa
Temp. mitjana: -20 grau ~+120 grau
Vàlvula de papallona concèntrica de doble brida
Cara a cara: API609/ISO5752 sèrie 13/14 Brida: JIS5K/10K/16K, PN6/PN10/PN16, 150LB Brida de muntatge: ISO5211
Vàlvula de papallona de doble compensació d'acer al carboni
Mida: 3"(DN80)-96"(DN2400)
Pressió: 150 LB-600LB / PN16- PN100
Material: WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C
Mitjà: aigua, oli, gas, vapor
Vàlvules de papallona d'acer fos
Mida: DN40-DN2000
Cara a cara: API609, BS5155, DIN3202, ISO5752
Brida de connexió: PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Taula D/E

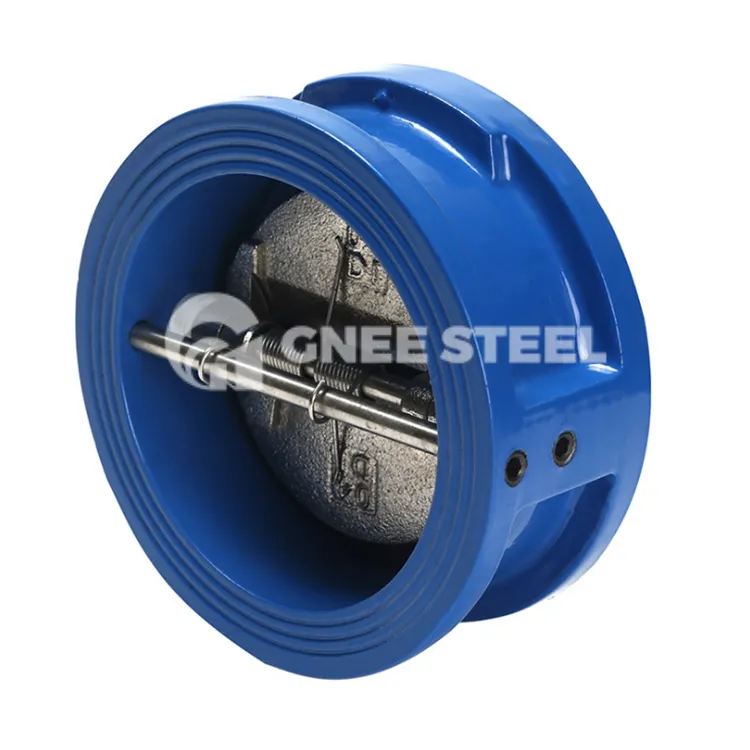

Les vàlvules de retenció de papallona, també conegudes com a vàlvules de retenció de doble placa o vàlvules de retenció oscil·lants, són un tipus específic de vàlvules de la categoria més gran de vàlvules de retenció o antiretorn. Juguen un paper crucial en molts sistemes de fluids en evitar el refluig, que és la inversió indesitjable del flux de fluids.
La "papallona" del nom prové del disseny de la vàlvula, que normalment consta de dues plaques o "discs" semicirculars. Aquestes plaques estan articulades pel mig i es munten dins de la canonada. Quan el fluid flueix en direcció cap endavant, empeny les dues plaques semicirculars obertes, permetent que el fluid passi. Quan el flux s'atura o intenta revertir-se, la pressió cau, fent que les dues plaques semicirculars es tornin a balancejar, bloquejant eficaçment la canonada i impedint que el fluid flueixi cap enrere. Aquest mecanisme funciona automàticament, impulsat per la dinàmica del propi flux de fluid.
Beneficis de la vàlvula de retenció de papallona
1. Funciona automàticament sense utilitzar un actuador de vàlvules o volant.
2.Durable ja que es poden utilitzar durant un llarg període sense ser substituïts. A més, aquestes vàlvules es poden reparar, cosa que millora la vida útil.
3.Eficient ja que tenen baixa caiguda de pressió a diferència d'altres vàlvules com la vàlvula de globus.
4. Aquestes vàlvules estan lliures de fuites de fluids.
5.No permeten el flux invers del fluid.
6.Les vàlvules de retenció de papallona poden mantenir la pressió de treball.
7. Aquestes vàlvules utilitzen la molla per tancar el flux de fluid i, per tant, es poden instal·lar en orientació vertical, obliqua o horitzontal.
8.Pot prevenir els efectes del cop d'ariet.
9.Free de fuites de fluids.
10. Distància de recorregut curta per obrir i tancar, fent-los un funcionament ràpid.
11. Aquestes vàlvules es poden utilitzar en aplicacions de baixa i alta pressió i temperatura.
Aplicació de la vàlvula de retenció de papallona
Preses d'aigua
En els sistemes de preses d'aigua, on el control precís del fluid és essencial, la vàlvula de retenció de papallona garanteix que el fluid flueixi només en la direcció prevista, contribuint a l'eficiència i la seguretat de la presa.
Enginyeria municipal
Els projectes d'enginyeria municipal es beneficien de la fiabilitat de la vàlvula, assegurant que els sistemes municipals funcionin sense problemes sense cap flux de fluid invers no desitjat.
Estacions de bombeig (sortida)
A les estacions de bombeig, especialment als punts de sortida, la vàlvula té un paper crucial en la prevenció del retorn, la salvaguarda de les bombes i el manteniment d'un moviment eficient del fluid.
Centrals hidroelèctriques
A les centrals hidroelèctriques, on és imprescindible un control continu i precís del fluid, aquesta vàlvula assegura que el fluid flueix en la direcció prevista, millorant el rendiment global del procés de generació d'energia.
Cos de la vàlvula:L'estructura exterior principal de la vàlvula, que allotja els components interns. Connecta la vàlvula al mecanisme de funcionament extern que acciona el disc i al sistema de fontaneria.
Disc:També conegut com la "papallona", aquest disc controla el flux girant perpendicularment a la direcció del flux.
Eix:La vareta que connecta l'actuador amb el disc, facilitant el seu moviment de rotació.
Seient:La superfície de segellat on el disc fa contacte per evitar fuites.
Actuador:Mecanisme encarregat de fer funcionar la vàlvula (manual, elèctrica, pneumàtica o hidràulica).
El manteniment de les vàlvules implica la lubricació de components mecànics, la inspecció i la reparació dels actuadors. Les vàlvules amb requisits de lubricació regular contenen accessoris des d'on s'aplica el greix. S'ha d'aplicar suficient greix a base de liti a intervals recomanats per minimitzar l'oxidació i la corrosió.
També és important la inspecció dels actuadors a intervals regulars per identificar qualsevol signe de desgast o connexions elèctriques, pneumàtiques o hidràuliques soltes que puguin afectar el funcionament de la vàlvula.
A més, els usuaris haurien de netejar totes les parts de la vàlvula de papallona amb un lubricant a base de silici. Els seients de les vàlvules s'han d'inspeccionar per detectar qualsevol signe de desgast i substituir-los sempre que sigui necessari. Els discs de les vàlvules de papallona utilitzats per a aplicacions en sec com el servei d'aire comprimit s'han de lubricar. Les vàlvules de papallona que no es ciclen amb freqüència s'han d'utilitzar almenys una vegada al mes.
Principi de funcionament de la vàlvula de retenció de papallona
La construcció de doble solapa ajustable utilitza dues solapes carregades amb molla (trença de mitja vàlvula) suspeses d'un eix de passador de cadena vertical central. Quan el fluid comença a fluir, les solapes s'obren sota la força combinada que actua al centre de la superfície de segellat. El punt d'acció de la força de suport carregada per molla, que actua en sentit contrari, es troba fora del centre de la cara de la vàlvula, permetent que l'arrel de la vàlvula s'obri primer. Això evita la fricció a la superfície de segellat que es va produir a les vàlvules convencionals més antigues quan s'obre la solapa i elimina el desgast dels components.
Quan el cabal disminueix, la molla de torsió inverteix automàticament, permetent que la solapa de la vàlvula es tanqui, apropant-se al seient de la vàlvula, reduint la distància i el temps de viatge per al tancament. Quan el fluid flueix cap enrere, la solapa de la vàlvula s'acosta gradualment al seient del cos i la resposta dinàmica de la vàlvula s'accelera molt, reduint l'efecte acumulat del fenomen del cop d'ariet i aconseguint així un rendiment sense impactes. Quan està tancat, el punt d'acció de la força de la molla permet que la part superior de la solapa de la vàlvula es tanqui primer, evitant la irritació a l'arrel de la solapa i permetent que la vàlvula mantingui la seva integritat de segellat durant més temps.
Diferències clau entre les vàlvules de papallona i les vàlvules de retenció
Les vàlvules de papallona i les vàlvules de retenció són tots dos tipus de vàlvules industrials. S'utilitzen per controlar el flux de fluids, però es diferencien de diverses maneres clau:
Funció:Les vàlvules de papallona s'utilitzen principalment per regular el flux de fluid a través d'un sistema, mentre que les vàlvules de retenció estan dissenyades per evitar el retorn.
Disseny:Les vàlvules de papallona consisteixen en un cos de vàlvula amb una entrada i sortida, i un disc que gira al voltant d'un eix per obrir o tancar la vàlvula. Les vàlvules de retenció tenen un disseny més senzill, que consisteixen en un cos amb una entrada i sortida, i un mecanisme que permet que el fluid flueixi en una direcció alhora que impedeix que flueixi en sentit contrari.
Control de flux:Les vàlvules de papallona proporcionen un control precís del flux a causa de la seva capacitat per regular la quantitat de fluid que passa per la vàlvula, mentre que les vàlvules de retenció no proporcionen el mateix nivell de control de flux, ja que la seva funció principal és evitar el refluig.
Classe de pressió:Les vàlvules de retenció sovint tenen una taxa per a aplicacions de pressió més alta que les vàlvules de papallona, que poden ser límit en la seva capacitat de pressió a causa del seu disseny.
Manteniment:Les vàlvules de papallona requereixen més manteniment que les vàlvules de retenció a causa del seu disseny més complex i les seves peces mòbils.
Cost:Les vàlvules de retenció solen ser menys cares que les de papallona, ja que tenen un disseny més senzill i requereixen menys manteniment.
Vàlvula de papallona Vs vàlvula de bola
Les vàlvules de retenció de papallona i les vàlvules de retenció de bola són molt populars en els sistemes de control de fluids. Cadascun d'aquests tipus és popular a causa dels seus avantatges únics. Les limitacions d'un poden ser els beneficis d'un altre. Anem a comprovar-los.
| Criteris | Vàlvula de retenció de papallona | Vàlvula de retenció de bola |
| Disseny | El disc conegut com "ales de papallona" gira per controlar el flux de fluids | La bola esfèrica gira per controlar el flux de fluid |
| Funcionament | Operació ràpida de moviment rotatiu d'un quart de volta | 90-gir de grau per a operacions completes. |
| Pressió de funcionament | Popular en aplicacions de pressió moderada i baixa | Les vàlvules de bola s'utilitzen habitualment en aplicacions d'alta pressió |
| Mida i pes | Disseny compacte i lleuger | Generalment més pesat i voluminós |
| Fuga | Més propens a les fuites amb canvis d'alta pressió | Les vàlvules de retenció de bola proporcionen un segellat hermètic fins i tot amb canvis d'alta pressió. |
| Cost | Més barat que les vàlvules de bola, tenint en compte les mides més grans. | Les vàlvules de retenció de bola són més cares que les de papallona. |
| Aplicacions | Comú en sistemes de gran diàmetre | Versàtil i adequat per a diverses aplicacions |
Resolució de problemes de vàlvules de papallona
Fuga
Si observeu una fuita al voltant de la vàlvula, primer comproveu els segells o juntes. Si estan danyats o desgastats, substituïu-los. Si la fuita persisteix, inspeccioneu el cos de la vàlvula i el disc per si hi ha danys o deformacions.
Enganxar o enquadernar
Si la vàlvula s'enganxa o s'enganxa durant el funcionament, comproveu si hi ha restes o corrosió al disc o dins del cos de la vàlvula. Netegeu i lubriqueu aquestes zones si cal.
Soroll excessiu
Un soroll inusual durant el funcionament de la vàlvula pot indicar problemes amb el disc o el segell. Inspeccioneu aquests components per si hi ha desgast i substituïu-los si cal.
Control de cabal insuficient
Si la vàlvula no proporciona el control de flux desitjat, comproveu que estigui instal·lada en l'orientació correcta. Ajusteu la configuració de l'actuador si es tracta d'una vàlvula accionada.
Problemes dels actuadors
Per a les vàlvules de papallona accionades, solucioneu els problemes de l'actuador per separat. Comproveu si hi ha problemes elèctrics, pneumàtics o hidràulics i consulteu el manual de l'actuador per obtenir informació.
Corrosió
Si hi ha corrosió al cos o als components de la vàlvula, abordeu-lo ràpidament per evitar més danys. Considereu recobriments protectors o materials resistents a la corrosió per a les peces de recanvi.
Parell excessiu
Si el parell necessari per fer funcionar la vàlvula és constantment elevat, inspeccioneu si hi ha desalineació, bloquejos a la canonada o danys a la vàlvula.
La nostra fàbrica
El grup té 5 corporacions subsidiàries, ubicades als països i districtes d'Anyang, Tianjin, Hong Kong i Singapur. La seu central es troba a la ciutat natal de l'oracle a la província de Henan, ubicació del patrimoni cultural mundial "Yin Ruin", ciutat d'Anyang, una de les vuit capitals antigues de la Xina.
El nostre certificat
PMF
Etiquetes populars: vàlvula de retenció de papallona, fabricants de vàlvules de retenció de papallona de la Xina, proveïdors, fàbrica
