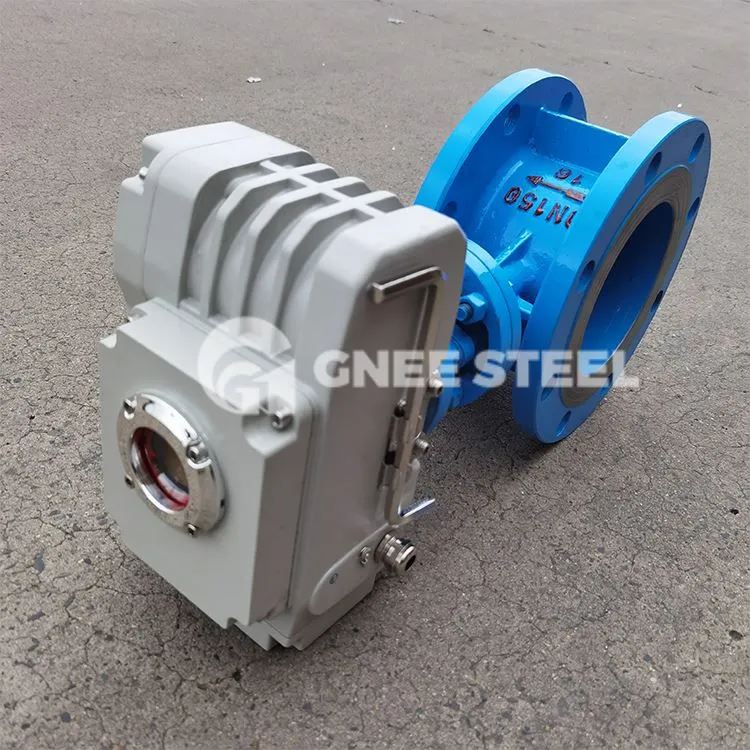

L'eix de la tija de la vàlvula de papallona triple excèntrica pneumàtica és una estructura d'eix de tres seccions. Les dues seccions de l'eix de tres seccions són concèntriques, mentre que la línia central de la secció central de l'eix es desvia de la línia central dels dos extrems en una distància central, i la placa de papallona està muntada a la secció mitjana de l'eix. . Aquesta estructura excèntrica fa que la placa de papallona es converteixi en doble excèntrica quan està en la posició totalment oberta, mentre que esdevé una excèntrica quan la placa de papallona es gira a la posició tancada. A causa del paper de l'eix excèntric, quan està a prop del tancament, la placa de papallona al seient del con de segellat a distància, la placa de papallona i el seient de la superfície de segellat coincideixen per aconseguir un rendiment de segellat fiable. Compensa la contradicció que el segellat dur té un segellat deficient i el segellat suau té un bon efecte de segellat però no una resistència a alta temperatura.
Compliment d'estàndards i característiques de disseny
- Palanca amb bloqueig
- Manteniment del lloc
- Facilitat d'automatització
- Tancament hermètic positiu
- Brides superiors opcionals segons ISO 5211
- Capacitat per a serveis tant gasosos com líquids
- Àmplia línia de materials de carrosseria i adorns per a una varietat de serveis mitjans.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materials: acer al carboni fos, baixa temperatura. Acer al carboni, acer satinat, acer aliat, acer dúplex i ect.
- Temperatura: -196 graus C a 550 °C
- Classificacions de pressió: ANSI 150 # ~ 600, PN10 ~ PN100
- Intervals de mides: de 2" a 40"- 50mm a 1000 mm (mida més gran a petició)
- Connexions d'extrems: hòstia, lugades, doble brida, soldadura a tope o ranurada
- Accionaments: manual, pneumàtic, elèctric, hidràulic (contrapès) i electrohidràulic
Vàlvules de papallona excèntriques pneumàtiques
