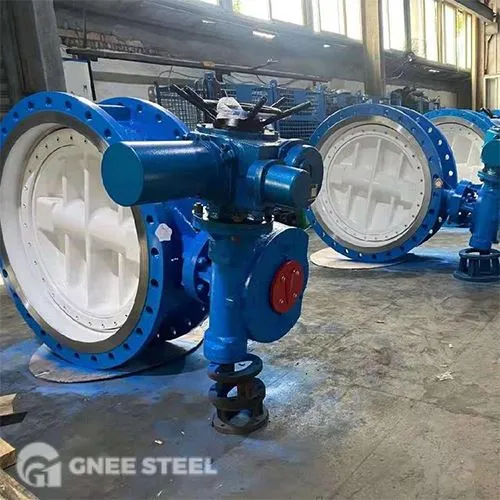

Vàlvula de papallona de segellat de la línia central

La vàlvula de papallona de segell de línia mitjana és un tipus de vàlvula de papallona amb estructura simètrica de línia mitjana com el nucli, l’eix de la tija, la placa de papallona i la línia del cos del cos de la vàlvula coincideixen, i a través de la rotació de la placa de papallona per aconseguir el control de la canalització i l’ajust de flux. A través de la rotació de la placa de papallona per aconseguir el control de la canalització i l’ajust del flux, es basa principalment en materials de segellat tou (com el cautxú, el politetrafluoroetilè) o l’estructura de segellat composta per aconseguir la barrera medientada, adequada per a l’aigua, el gas i el feble sistema de fluids corrosius.

Estructurals

Components bàsics:

Cos de la vàlvula: de ferro colat dúctil, acer inoxidable i altres materials, la ruta de flux està dissenyada com a recte per reduir la resistència al flux.
Placa de papallona: estructura de disc rodona o oval, connexió fixa amb la tija de la vàlvula, material que coincideix amb el cos de la vàlvula (com el ferro colat dúctil folrat amb cautxú).
Anell de segell: Normalment cautxú (goma de nitril, EPDM) o politetrafluoroetilè (PTFE), incrustat al cos de la vàlvula o a la vora de la placa de papallona, ​​formant una interfície de segellat elàstica.
Tija: a través del centre de la placa de papallona, ​​a través de la rotació de l’obertura i el tancament de la unitat de la placa de papallona, ​​el material ha de ser resistent a la corrosió (com l’acer inoxidable 304/316).
Disseny auxiliar:

Connexió subjecta: brida a muntatge de pinça, estructura compacta, adequada per a escenaris limitats a l'espai.
Components de doble segellat (alguns models): Tal com s’esmenta en la tecnologia de patents “components de segellat”, a través de la superposició de segells o molles per compensar el desgast, per millorar la fiabilitat del tancament.



Vàlvula de papallona de segellat de la línia de centre de gnee



Aplicacions

Enginyeria municipal:
Sistemes de subministrament i drenatge d’aigua (plantes d’aigua, plantes de tractament d’aigües residuals), xarxes de canonades de lluita contra incendis, controlant la direcció del flux d’aigua.
Camp industrial:
Petroquímic (medi corrosiu feble), energia elèctrica (circulació d’aigua de refrigeració), aliments i farmacèutics (canonades de líquid asèptic).
Requisits especials:
Els models de tipus de pinça són adequats per a escenes d’espai estretes, com ara vaixells, xarxa de canonades subterrànies.

Avantatges

Estructura senzilla i econòmica:
El recompte baix de components, el baix cost de fabricació, el manteniment només requereix la substitució de segells.
Baixa resistència al flux i resposta ràpida:
No hi ha obstrucció de la ruta de flux quan es produeixi una pèrdua de flux completament oberta; Els models pneumàtics es poden controlar en un segon temps d’obertura i tancament.
Capacitat de segellat bidireccional:
El disseny simètric de la línia central fa que la força a banda i banda de la placa de papallona sigui equilibrada, donant suport a un tall bidireccional (sobretot models folrats de goma)
