Descripció excèntrica de les papallones de les hòsties excèntriques
L’única vàlvula de papallona excèntrica és una vàlvula que condueix la placa de papallona a girar girant la tija de la vàlvula per aconseguir una regulació de flux o de flux de canonades. La seva característica principal és que l’eix de la tija de la vàlvula es desvia del centre de la placa de papallona, formant una única estructura excèntrica, que dispersa eficaçment l’estrès d’extrusió entre la placa de papallona i el seient de la vàlvula.
Estructural
Valve Body: Disseny cilíndric, longitud axial curta, placa de papallona integrada, majoritàriament feta d'acer inoxidable, acer de carboni, etc.
Placa i tija de vàlvula de la butllofa: la placa de papallona té forma de disc, connectada de forma fixa a la tija de la vàlvula i la tija de la vàlvula està configurada excèntricament per optimitzar el segell.
Estructura de segellat:
L’anell de segellat es pot configurar a la placa de papallona (material tou com el politetrafluoroetilè) i el segellat s’aconsegueix mitjançant la deformació elàstica;
O un seient de vàlvula de secció en forma de Z està dissenyat al cos de la vàlvula, basant-se en la pressió mitjana per ajudar el segell.
Wafer Connection: La vàlvula es subjecta directament entre les brides de la canonada per cargols i l'estructura és compacta.
Especificació excèntrica de la papallona de les hòsties excèntriques
Especificacions i dimensions
- Diàmetre nominal (DN): el rang comú és DN50 ~ DN1200;
- Nivell de pressió (PN): normalment PN6 ~ PN25;
- Temperatura aplicable: El tipus de segell suau és generalment -20 grau ~ 150 graus i el tipus de segell de metall es pot adaptar a temperatures més altes.
Funcions
Avantatges estructurals
Mida petita, pes lleuger, fàcil d’instal·lar i de mantenir;
Fàcil d’operar, només cal la rotació de 90 graus per obrir/tancar completament.
CARACTERÍSTIQUES DE FERFORMANCE
Sealing Good: mitjançant un seient de vàlvula elàstic o un segellat auxiliar a pressió mitjana, es pot adaptar a diverses condicions de treball;
Resistència al flux de baixada: la relació lineal entre l’obertura de la placa de papallona i el cabal és bo i el rendiment d’ajust és excel·lent;
Durabilitat: El doble disseny excèntric redueix el rascat entre la placa de papallona i el seient de la vàlvula i allarga la vida del servei.
Limitacions
L’estructura excèntrica única encara té algun rascat durant el procés de commutació. Els escenaris aplicables són similars als de la vàlvula de papallona concèntrica. Es requereixen tipus excèntrics dobles/triples per a alta temperatura i alta pressió.

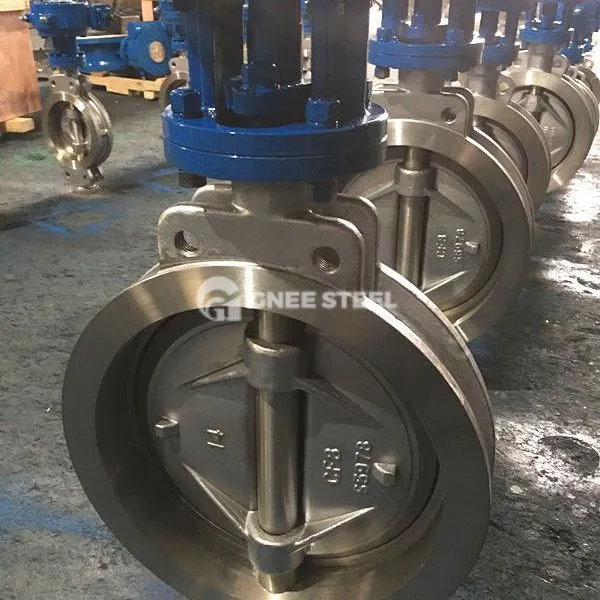

Gnee única papallona d'hòsties excèntriques
Aplicació
Pipelines industrials: control de líquids en potència petroquímica, elèctrica, metal·lúrgia i altres camps;
Sistemes de construcció: Reglament mitjà d’aigua/gas en el subministrament i drenatge d’aigua, HVAC;
Protecció ambiental i tractament de l’aigua: control de flux a les plantes de tractament d’aigües residuals i estacions de bombament;
Aliments i medicaments: el disseny sanitari és adequat per a un transport mitjà net.
Quina diferència hi ha entre la vàlvula de papallona d’hòstia excèntrica única i la doble vàlvula de papallona excèntrica?
1. Diferències estructurals
Disseny excèntric
Excentricitat única: només l’eix de la tija de la vàlvula es desvia del centre de la placa de papallona, de manera que els extrems superiors i inferiors de la placa de papallona i la superfície de contacte del seient de la vàlvula dispersen la pressió, però no pot eliminar completament la fricció durant el procés de commutació.
Doble excentricitat: a partir de l’excentricitat única, l’eix de la tija de la vàlvula es desvia del centre del cos de la vàlvula (formant dues distàncies excèntriques), i la placa de papallona es pot desprendre ràpidament del seient de la vàlvula després d’obrir -se, reduint significativament la fricció.
Estructura de segellat
Excentricitat única: s’utilitzen majoritàriament segells suaus (com el cautxú, el politetrafluoroetilè) i es confia en la deformació elàstica per aconseguir el segellat.
Doble excentricitat: és compatible amb segells suaus o segells metàl·lics (com l’acer inoxidable, carbur), aquest últim és resistent a les temperatures elevades i té una vida més llarga.
2. Comparació de rendiment
| Condicions | Una sola papallona excèntrica d’hòsties | Vàlvula de papallona d’hòstia excèntrica doble |
|---|---|---|
| Fricció i desgast | Encara hi ha rascades i un desgast evident entre la placa de la papallona i el seient de la vàlvula. | La placa de papallona deixa el seient de la vàlvula ràpidament i la fricció es redueix molt. |
| Resistència a la pressió | Apte per a baixa pressió (pn6 ~ pn16) | Pot suportar una pressió més alta (pn16 ~ pn25) |
| Interval de temperatura | El tipus de segell suau és generalment inferior o igual a 150 graus | El tipus segellat per metall pot arribar a superar els 400 graus |
| Fiabilitat de la SEAL | Basant -se en la deformació elàstica per segellar, el requisit de la posició de tancament és baix | Segell de posició (contacte de línia), el tancament requereix un posicionament precís |
3. Escenaris d’aplicació
Vàlvula de papallona d’hòstia excèntrica única: Apte per a baixa pressió, temperatura normal i condicions mitjanes netes, com ara el tractament de l’aigua, el subministrament d’aigua i el drenatge de l’edifici, el sistema de climatització.
Doble vàlvula de papallona d’excèntrica excèntrica: adequada per a escenaris industrials amb partícules d’alta temperatura, alta pressió o medi que contenen, com ara indústries petroquímiques, elèctriques i metal·lúrgiques.
4. Recomanacions de selecció
Prioritzeu excèntric únic: quan el cost és sensible, el medi no és corrosiu i les condicions de treball són estables.
Prioritzeu el doble excèntric: Cal adaptar -se a condicions de treball severes, com ara l’obertura i el tancament freqüents, la temperatura alta i l’alta pressió o la vida llarga.
