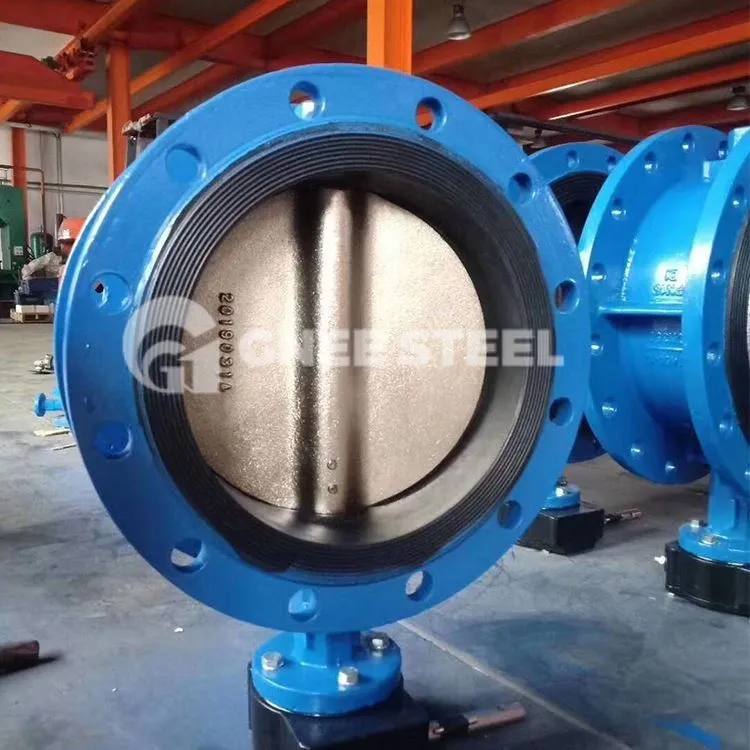

Per tal de resoldre el problema de la placa de papallona de la vàlvula de papallona concèntrica i l'extrusió del seient de la vàlvula, es va produir una única vàlvula de papallona excèntrica, les característiques estructurals de l'eix de la tija de la vàlvula es van desviar del centre de la placa de papallona, de manera que els extrems superior i inferior de la placa de papallona ja no es converteix en l'eix giratori, dispers, per alleujar els extrems superior i inferior de la placa de papallona i el seient de la vàlvula de l'extrusió excessiva.
| Mida | 2"~48"(DN50~DN1200) mides més grans a petició |
| Pressió | Classe ANSI #150~900, PN10, PN100 |
| Material del cos | Acer al carboni, acer inoxidable, acer aliat, acer dúplex, etc. |
| Compliment estàndard | ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202. |
| Finalitzar les connexions | Extrems amb brida O Hòstia, LUG, BW |
| Funcionament | manual, pneumàtica, elèctrica o altres |
| Foques | NBR, EPDM, VITON, PTFE o seient metàl·lic, etc. |
Dimensions i pesos principals de la vàlvula excèntrica única
|
Especificacions |
Transmissió |
L |
D |
D1 |
d |
n |
d0 |
b |
f |
Φ |
pes |
||||||||||
|
DN100 |
XJ24 |
127 |
220 |
180 |
156 |
8 |
19 |
19 |
3 |
150 |
19 |
||||||||||
|
DN150 |
XJ24 |
140 |
285 |
240 |
211 |
8 |
23 |
19 |
3 |
150 |
37 |
||||||||||
|
DN200 |
XJ30 |
152 |
340 |
295 |
266 |
8 |
23 |
20 |
3 |
300 |
51 |
||||||||||
|
DN250 |
XJ30 |
165 |
395 |
350 |
319 |
12 |
23 |
22 |
3 |
300 |
68 |
||||||||||
|
DN300 |
4022 |
178 |
445 |
400 |
370 |
12 |
23 |
24.5 |
4 |
300 |
93 |
||||||||||
|
DN350 |
4023 |
190 |
505 |
460 |
429 |
16 |
23 |
24.5 |
4 |
400 |
122 |
||||||||||
|
DN400 |
4023 |
216 |
565 |
515 |
480 |
16 |
28 |
24.5 |
4 |
400 |
152 |
||||||||||
|
DN450 |
4024 |
222 |
615 |
565 |
530 |
20 |
28 |
25.5 |
4 |
400 |
182 |
||||||||||
|
DN500 |
4024 |
229 |
670 |
620 |
582 |
20 |
28 |
26.5 |
4 |
400 |
230 |
||||||||||
|
DN600 |
4025 |
267 |
780/755 |
725/705 |
682/667 |
20 |
31/26 |
30 |
5 |
400 |
388 |
||||||||||
|
DN700 |
4025 |
292 |
895/860 |
840/810 |
794/772 |
24 |
31/26 |
32.5 |
5 |
400 |
480 |
||||||||||
|
DN800 |
4026 |
318 |
1015/975 |
950/920 |
901/878 |
24 |
34/31 |
35 |
5 |
500 |
661 |
||||||||||
|
DN900 |
4026 |
330 |
1115/1075 |
1050/1020 |
1001/978 |
28/24 |
34/31 |
37.5 |
5 |
500 |
813 |
||||||||||
|
DN1000 |
4026 |
410 |
1230/1175 |
1160/1120 |
1112/1078 |
28 |
37/31 |
40 |
5 |
500 |
1018 |
||||||||||
|
DN1200 |
4027 |
470 |
1455/1405 |
1380/1340 |
1328/1295 |
32 |
40/34 |
45 |
5 |
500 |
|||||||||||
