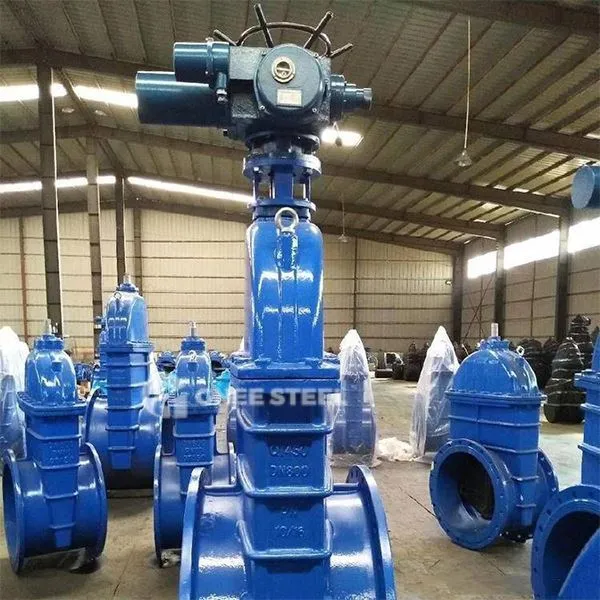

Vàlvula de porta asseguda suau

La vàlvula de la porta del seient suau (també coneguda com a vàlvula de porta-seient elàstica) és una vàlvula que utilitza materials elàstics (com el cautxú, el politetrafluoroetilè) com a superfície de segellat del seient de la vàlvula .

Les seves característiques estructurals bàsiques inclouen:

Parell de segellat elàstic: la porta i el seient de la vàlvula s’emboliquen amb materials tous (com el cautxú EPDM o el cautxú NBR), i el segellat de fuites zero s’aconsegueix mitjançant l’extrusió;
Disseny estructural del tipus de falca: la porta té forma de falca o paral·lela, i la deformació elàstica s'utilitza per compensar el buit entre les superfícies de segellat quan es tanca;

Forma del canal de flux: disseny de diàmetre complet, coeficient de resistència de baix flux (normalment inferior o igual a 0 . 08), adequat per a les condicions de diferència de baixa pressió.

Principi de funcionament bàsic
La vàlvula de la porta del seient suau aconsegueix un tall mitjà i control mitjançant la deformació d'extrusió del parell de segellat elàstic . El seu procés de treball principal és el següent:

Moviment de la porta:

La tija de la vàlvula condueix la porta per pujar i caure (tipus de tija oberta) o girar (tipus de tija fosca) al llarg d’una pista perpendicular a la direcció del flux del medi . Quan la porta estigui totalment oberta, es separarà del canal de flux i la resistència del flux és propera a zero;
Quan es tanca, la porta es pressiona al seient de la vàlvula i la capa de segellat de goma EPDM/NBR embolicada a la capa exterior s'estreny per produir una deformació del 5%-10%, formant un anell de segellat continu de 360 ​​graus .
‌ Mecanisme de Salvació‌:

‌ Efecte d’autotracció d’autodeniment‌: la pressió mitjana empeny la porta per adaptar-se encara més al seient de la vàlvula (com més gran sigui la pressió, més estreta sigui el segell), realitzant la millora de segellat dinàmic;
‌ Compensació de segellat forçat‌: La força de tancament aplicada per la tija de la vàlvula es transmet a través del fil trapezoïdal, i l'esquelet metàl·lic rígid i el material elàstic treballen junts per compensar els errors de processament i la vibració de la canalització .



Vàlvula de porta asseguda suau



La vàlvula de la porta del seient tou aconsegueix un segellat eficient i una fiabilitat a llarg termini en escenaris de suports de baixa i mitjana pressió a través del disseny coordinat de materials elàstics i estructures mecàniques de precisió .
