La femella de la tija de la vàlvula de la tija ascendent es troba al capó o al suport, i en obrir i tancar la porta, la tija s'aixeca i baixa girant la femella de la tija. Aquesta estructura és favorable a la lubricació de la tija de la vàlvula i el grau d'obertura i tancament és evident, per la qual cosa s'utilitza àmpliament. Normalment hi ha fils trapezoïdals a la tija d'elevació, a través de la femella a la part superior de la vàlvula i la ranura de guia del cos de la vàlvula, el moviment giratori es converteix en un moviment lineal, és a dir, el parell operatiu es canvia en l'empenta de funcionament. . Les vàlvules de compuerta de tija oberta s'utilitzen generalment en ocasions en què la posició de la tija de la vàlvula s'ha d'observar amb freqüència o operar manualment, com ara algunes canonades de cabal petit i baixa pressió.
Especificació de la vàlvula de compuerta de tija ascendent d'acer al carboni API 600
|
Mida: |
2" a 60" |
|---|---|
|
Material del cos: |
Acer colat o ferro colat |
|
Seient: |
Seient metàl·lic o seient suau |
|
Formulari de connexió: |
Brida |
|
Posició de la rosca de la barra de la vàlvula: |
Vàlvula de compuerta exterior |
|
Aplicació: |
Ús industrial de l'aigua |
|
Material: |
Acer al carboni, acer inoxidable, acer aliat |
|
Superfície de segellat: |
Porta del ganivet |
Dimensió (Mm) i pesos Classe 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmàx |
D0 |
Pes (kgs) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

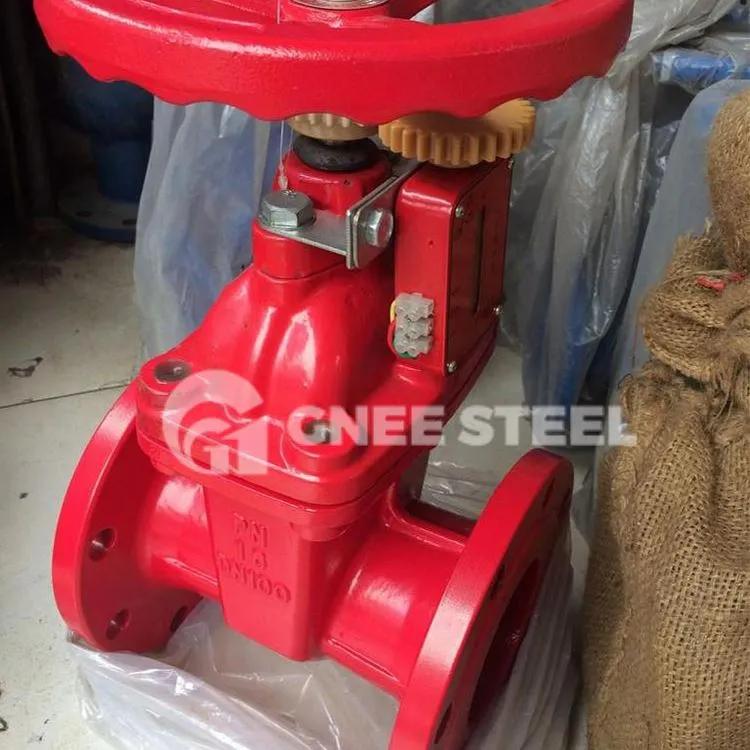

Vàlvula de compuerta de tija ascendent d'acer al carboni
