Descripció de la vàlvula de la porta de la palanca
La vàlvula de porta operada per palanca és una vàlvula de tall que utilitza un dispositiu de transmissió mecànica de la palanca per obrir i tancar la vàlvula . La seva porta està dissenyada com una estructura en forma de fulla, adequada per a condicions de treball que contenen partícules, fibres o suports d’alta viscositat {{5} en comparació amb les vàlvules de porta tradicionals, els seus avantatges del nucli són:
Disseny del cos de vàlvula ultra-prima: l'alçada del canal de flux és només 1/5-1/3 de la vàlvula de porta del mateix diàmetre, que redueix significativament la resistència al flux i els residus mitjans;
Principi d’estalvi de mà d’obra de palanca: la palanca amplifica el parell de funcionament i el parell d’obertura i tancament manual es redueix en un 40%-60%, adequat per a entorns durs sense fonts d’alimentació;
Adaptabilitat mitjana: la porta en forma de fulla pot tallar impureses com ara fibres i partícules per evitar segellar l’obstrucció de la superfície .
Estructura i paràmetres tècnics
Disseny de components bàsics
Material de la porta: acer inoxidable austenític (com 304/316L) o superfície ruixada amb recobriment ceràmic, vida de resistència a l'erosió superior o igual a 100, 000 temps d'obertura i tancament;
Configuració de la parella de segells:
Tipus de segell suau: l'anell de segellat EPDM/PTFE està incrustat al seient de la vàlvula i el nivell de segellat arriba a la classe VI ANSI; Tipus de segell dur: la porta i el seient de la vàlvula es solden amb aliatge estelat, amb duresa HRC superior o igual a 45 i resistència a la temperatura fins a 450 graus; Mecanisme de transmissió de la palanca: palanca d'aliatge d'alumini amb rodament d'acer inoxidable, eficiència de transmissió superior o igual al 95%.
Especificació de la vàlvula de porta de palanca operada
| Paràmetres | Gamma de valor/característiques |
|---|---|
| Diàmetre nominal | Dn 50- dn1200 (comú dn 100- dn600) |
| Pressió aplicable | Pn 6- pn16 (disseny especial fins a pn25) |
| Temperatura aplicable | -29 grau ~ 250 graus (segons la selecció de material de segellat) |
| Coeficient de resistència al flux | Menys o igual a 0,08 (disseny de perforació completa) |

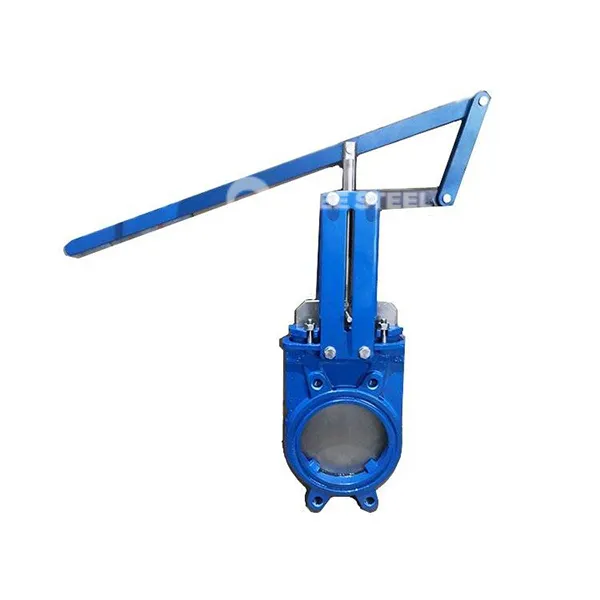

Vàlvula de porta operada per palanca
Aplicacions
- Benefici miner: Slurry de remolc de remolc de remolc (concentració de partícules sòlides inferiors o igual al 60%);
- Tractament d’aigües residuals: Sistema de desgast de fangs Mediuf-Off (contingut de fibra superior o igual al 5%);
- Indústria de paper de paper: pipa de transport de polpa (longitud de fibra inferior o igual a 30mm) .
Indicadors clau per a la selecció
- Característiques mitjanes: quan la concentració de partícules és> 20%, es prefereix el segell dur + el recobriment ceràmic;
- Espai d’instal·lació: els espais confinats com els corredors de canonades subterrànies són adequats per al tipus de palanca encoberta (tipus Z45);
- Freqüència de funcionament: es recomana l'actuador pneumàtic (interfície de palanca adaptativa) per a l'obertura i el tancament diàries> 20 vegades .
