Descripció de la vàlvula de la porta de fang
La vàlvula de la porta de fang és una vàlvula especial dissenyada per a contingut alt sòlid i líquids altament corrosius . Es pot tallar el medi de canonades aixecant la porta, i és especialment adequada per a sistemes de transport de fang en la perforació de petroli, la mineria i el processament de minerals . Les seves funcions del nucli inclouen:
Cutfoff resistent a la roba: la porta està feta d’aliatge d’alta duresa (com l’acer de molibdè crom, l’acer inoxidable) o el recobriment de carbur de tungstè per resistir l’erosió i el desgast de sorra de quars i partícules metàl·liques al fang;
Sealingbidireccional Sealing: Estructura de segellat composta de metall/no metall, el seient de la vàlvula té una capacitat de compensació elàstica per assegurar una fuga zero sota pressions positives i negatives;
Anti-Clogging Disseny: canal de flux de diàmetre complet (coeficient de resistència de flux inferior o igual a 0 . 08), la porta pot tallar impureses com fibres i escòries durant l'elevació i la baixada per evitar el bloqueig de la canalització.
Especificació de la vàlvula de la porta de fang
| Cos de vàlvula | S'utilitza acer de fosa (WCB), acer inoxidable (304/316L), revestiment de plàstic o revestiment de goma en algunes condicions de treball |
|---|---|
| Placa de porta | Estructura de porta doble de tipus de ganivet o paral·lel, aliatge STL de superfície (gruix superior o igual a 1,5 mm) o recobriment ceràmic |
| Sistema de reducció | Seient de vàlvula de compensació O-Ring + Spring, amb una tolerància a la temperatura de -20 grau ~ 150 graus, adequat per a fang àcid (pH 2-12) |
| Diàmetre nominal | DN25 ~ DN150 (es pot personalitzar fins a DN300) |
| Nivell de pressió | 16,0 ~ 42.0MPA (classe 2500 ~ 6300psi) |
| Suports aplicables | Fang, purins i líquid de perforació amb contingut sòlid inferior o igual al 30% |

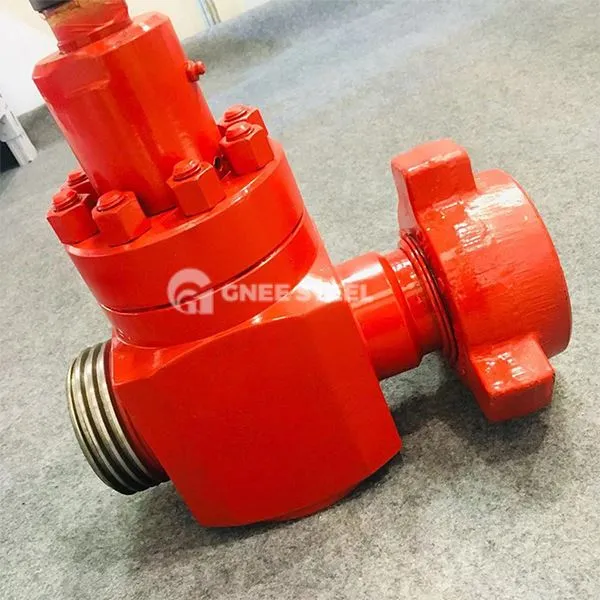

Vàlvula de porta de fang
Aplicacions
Oil Drilling: Control de la pressió de circulació de fang de perforació per evitar que es produeixin cops (com la perforació Z23Y de la vàlvula de la porta de fang d'alta pressió);
Processamentmineral : regulació de fluxos de remolcaments que transmeten canonades per suportar l'impacte de les partícules de purins (contingut sòlid inferior o igual al 25%);
SEWAGE TRACTAMENT: tall de canonades de fangs municipals, equipat amb actuadors elèctrics per aconseguir un control remot .
Principis de selecció
Característiques mitjanes: es prefereixen les portes de tipus de ganivet quan el contingut sòlid és superior al 10%i els seients de la vàlvula de compensació de la molla són necessaris per als mitjans viscosos;
Nivell de pressió: els models de classe 600 o superior s’utilitzen per a la perforació de petroli i gas (com les vàlvules estàndard API 6A);
Materia
