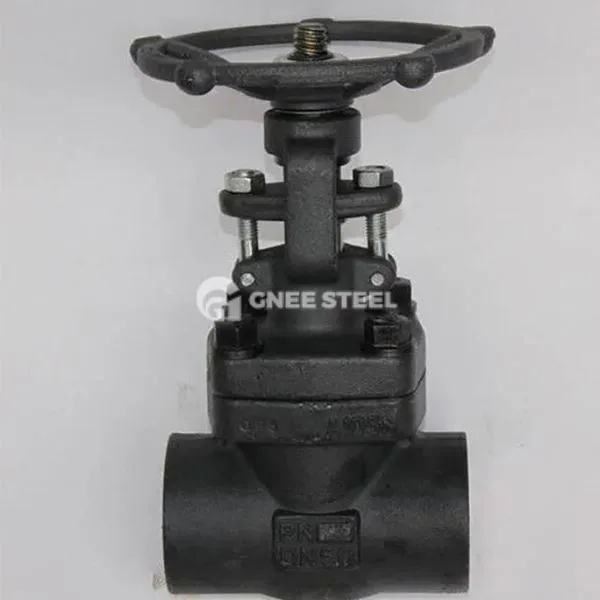

Descripció de la vàlvula de la porta d'acer forjat
La vàlvula de la porta d'acer forjat és una vàlvula que s'adona del medi i desactiva pel moviment vertical de la porta. Les seves parts d’obertura i tancament són portes i la direcció del moviment és perpendicular al fluid. Només admet l’obertura completa o el tancament complet i no pot ajustar el flux.
Mètode de segellat: la porta i el seient de la vàlvula es pressionen mitjançant superfícies de segellat en forma de falca o de segellat paral·lel, basant-se en la força externa per al segellat de la força. Quan es tanca, es requereix pressió addicional per assegurar -se que les fuites zero.
Formulari de conducció: suporta un funcionament manual, pneumàtic, elèctric o hidràulic, adequat per a una pressió alta (classe 150-2500) i condicions de temperatura alta (-29 grau ~ 550 graus).
Propietats de tipus estructural i material
Forma de superfície de segellat
Vàlvula de la porta de falca: la porta té forma de falca i la superfície de segellat es troba en un cert angle amb la línia central vertical, adequada per a mitjans de diferència d’alta pressió;
Vàlvula de porta paral·lela: Estructura paral·lela de la porta de doble porta, el segellat s’aconsegueix mitjançant un pre-tensió de primavera, principalment utilitzat per a medis que contenen partícules.
Selecció de materials
Cos i porta de Valve: acer forjat (A105, A216 WCB), acer inoxidable (F304/F316) o acer aliatge (F11/F22), tenint en compte tant la resistència a la pressió com la resistència a la corrosió; Sealing Surface Tractament: Nitriding, xapa de crom dur o superfície d’aliatge dur per millorar la resistència al desgast (duresa superior o igual a HRC58) .
Especificació de la vàlvula de portes d'acer forjat
|
article |
vàlvula |
|
Aplicació |
Ús industrial, ús industrial de l’aigua, ús de la llar |
|
Mida del port |
Dn 10- dn1000 |
|
Garantia |
24 mesos |
|
Lloc d'origen |
Porcelana |
|
Henan |
|
|
Força |
Manual, elèctric, pneumàtic, hidràulic |
|
Temperatura dels suports |
Temperatura baixa/alta temperatura/temperatura normal/temperatura dels mitjans |
|
Marca |
Gnee |
|
Estructura |
Vàlvula de bola fixada i flotant |
|
Medis de comunicació |
Gas, oli, aigua, vapor |
|
Suport personalitzat |
OEM, ODM, OBM |
|
Termini de lliurament |
7-15 dies |
|
Capa |
Personalitzat |
|
Funcionar |
Vàlvula de bufada, vàlvula de relleu, vàlvula atmosfèrica, vàlvula de bypass |
|
Cos de vàlvula |
Soldadura forjada |
|
Material corporal |
304, 304L, 316L |
|
Estàndard |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Mides del port |
Molt fort i reduït forat |
|
Camps d'aplicació |
Aigua, petroli i gas natural |
|
Disseny i fabricació |
BS6364, MESC SPE77/200, JB/T7749 |
|
Disseny de seguretat de foc |
API607, API 6FA |
Avantatges i limitacions
| Condicions | Avantatges | limitació |
|---|---|---|
| Fluid Resistance | Quan estigui totalment obert, el canal de flux és recte, amb una resistència mínima, adequat per a grans condicions de flux. | L’estructura és llarga i ocupa molt d’espai per a la instal·lació. |
| Esealing | El disseny del segell forçat es pot adaptar a un entorn d'alta pressió (fins a 42MPa) | La fricció a la superfície de segellat durant l’obertura i el tancament pot provocar rascades, cosa que pot causar fuites després d’utilitzar-los a llarg termini. |
| Costos de manteniment | El material d’acer forjat és resistent a la temperatura alta i l’alta pressió i té una llarga vida útil | El processament i la mòlta de les superfícies de doble segellat són complicats i cal desmuntar el cos de la vàlvula per al manteniment. |
Vàlvula de porta d'acer forjat per Gnee
