Descripció de la vàlvula de la porta enterrada
Buried Gate Valve és una vàlvula de tall dissenyada per a canonades subterrànies i es pot enterrar directament al sòl . La seva característica principal és que es pot operar a terra estenent la vareta de transmissió, eliminant la necessitat de construir un pou de vàlvula tradicional ..
Característiques estructurals
Disseny ben lliure
El cos de la vàlvula està enterrat sota terra en conjunt, i només la columna de funcionament (inclòs el mecanisme de transmissió) està exposada a sobre del sòl, substituint l'estructura de pou de la vàlvula tradicional .
Vantages : Reduir la superfície d’excavació en un 80%, reduir el cost de la construcció i l’impacte del trànsit de les carreteres municipals .
Mecanisme de transmissió
Barra d’extensió telescòpica : gireu la roda de mà a terra → Conduïu la tija de la vàlvula subterrània cap amunt i cap avall per la caixa d’engranatges o l’articulació universal .
Disseny de columnes protectors : un segell impermeable es fixa a la part inferior de la columna de funcionament per evitar que les aigües subterrànies es filtrin a la cavitat de la vàlvula .
Cos i segell de valor
Porta del segell de seient elàstic : La porta recoberta de goma i el seient de la vàlvula metàl·lica formen un segell autònom, amb baixa pressió i fuites zero .
Full Spray anti-corrosió : ruixat més gran o igual a la capa de resina epoxi de 250 μm dins i fora del cos de la vàlvula (àcid i resistent alcalí, corrosió anti-electroquímica) .
Countersunk Bolts: Els cargols del capó estan incrustats a la ranura de segellat per aïllar -los de l'erosió del sòl .
Especificació de la vàlvula de la porta enterrada
| Paràmetre | Range | Il·lustrar |
|---|---|---|
| diàmetrenominal | DN50 - DN400 | Especificacions principals DN 100- dn300 |
| Nivell de pressió | PN10 - PN16 | Adaptar -se a la pressió de la xarxa de canonades municipals (fins a PN25 personalitzada) |
| Temperatura mitjana | -20 grau ~ 80 graus | Límit de temperatura superior dels segells de goma |
| Requisits de profunditat burial | Més gran o igual a 0,8 m | Eviteu que l’expansió del sòl congelat s’estreny el cos de la vàlvula |
Aplicacions
| Indústria | Aplicacions | Requisits bàsics |
|---|---|---|
| Subministrament d'aigua Municipal | Talk-Off de xarxa de canonades de tronc (dn 200- dn400) | No es requereix una habitació de pou, un baix cost de manteniment |
| Tractament wastewater | Control de canonades d'aigües residuals | Anti-corrosió i anti-clogament |
| Reg de terres de conreu | Control de la sortida de l'estació de bombes | Convenient del funcionament superficial |
| Transport de gas | Gasoductes de gasos de mitjana i baixa a pressió | Resistent a la corrosió a prova de fuites i del sòl |

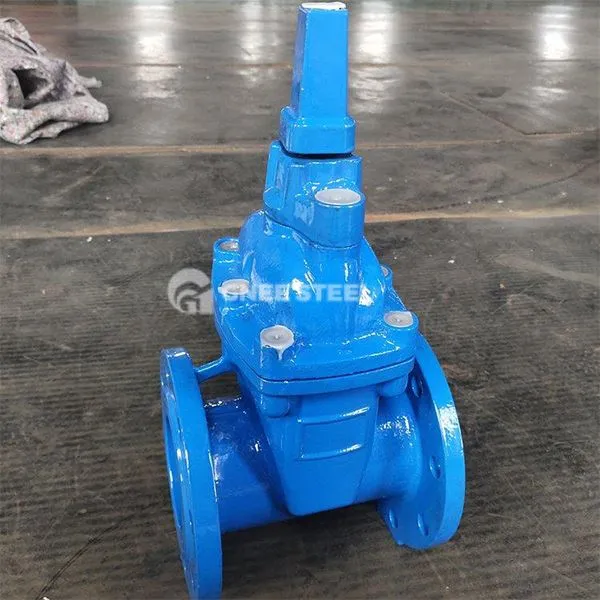

Vàlvula de porta enterrada
Avantatges
- ECONOMICAL
Estalvieu els costos de construcció del pou de la vàlvula en un 60% i el període de construcció reduïu un 50% .
- Resistència a la corrosió
Disseny de boletes de recobriment epoxi + SunterSunk, vida subterrània superior o igual a 30 anys .
- Ease per operar
Obriu i tanqueu amb roda de mà a la superfície, no cal baixar al pou (el parell reduït en un 50%) .
- Sealing Releiable
La pressió mitjana ajuda a la porta a prémer el seient de la vàlvula i la velocitat de fuita del segellat bidireccional és inferior o igual al 0,01%
