Descripció de la vàlvula de la porta de palanca
La vàlvula de porta de ganivet operada per palanca és una vàlvula de porta en forma de ganivet impulsada per un mecanisme de palanca, dissenyat per al control de tall de partícules que contenen partícules, purins o fibres .
Característiques estructurals
Mecanisme de la unitat de lever
S'utilitza un braç de palanca mecànica per substituir la roda de mà tradicional o la caixa de canvis, i la porta es condueix directament cap amunt i avall per pressió manual o assistència contrapès .
Vantages: No hi ha cap cargol exposat per evitar el rovell i la melmelada del fil; La velocitat de tall d’emergència és més de 3 vegades més ràpida que el tipus rotatiu .
Knife Gate Disseny
Bladeria de boles o en forma de V: poden tallar fibres i partícules sòlides (com la polpa, escòria) per evitar el bloqueig mitjà .
Mecanisme de Salvació:
Sealing de la cara de Single: només es prem i es segella la part inferior de la porta amb la ranura de la falca del seient de la vàlvula (aplicable a un medi unidireccional) .
Sealing de cartes a la cara: la porta té superfícies de doble segellat als costats superiors i inferiors, adequats per al flux bidireccional o les condicions de diferència de pressió alta .
Valve Body and Flow Channel
Short Longitud estructural: El cos de la vàlvula és compacte, 20% -30% més curt que la vàlvula de porta del mateix diàmetre, reduint la càrrega de canonades .
Straight-Through Channel: Quan està totalment oberta, la resistència del flux és propera a la d'una canonada recte, evitant la deposició de purins .
Especificació de la vàlvula de la porta de palanca
| Paràmetre | Rs’ha de. | Escenaris aplicables |
|---|---|---|
| diàmetrenominal | DN50 - DN1200 | DN comú 100- dn600 (línia principal del tractament d'aigües residuals) |
| Nivell de pressió | PN10 - PN25 | Lliurament de purins de baixa pressió (fins a PN40 personalitzat) |
| Temperator Range | -20 grau ~ 1000 graus | Tipus de temperatura normal (-20 ~ 120 graus) / Tipus personalitzat d'alta temperatura |
| Material corporal de Valve | Ferro colat, acer inoxidable 2520 | Per als mitjans de comunicació corrosius, trieu 316L; A la temperatura alta, trieu 2520 |
| Distintiu | il·lustrar |
|---|---|
| Forta capacitat anti-bloqueig | La fulla pot tallar fibres/partícules, adequades per a medis d’alta viscositat com la polpa i els fangs |
| Resistent a les condicions extremes | El tipus d’alta temperatura utilitza 2520 aliatge, que poden suportar 1000 graus (com ara canonades metal·lúrgiques d’escòria) |
| Ease per operar | Disseny d’estalvi laboral de palanca, el parell d’obertura i tancament és un 50% inferior al tipus de roda de mà |
| Cost de manteniment de baix | Estructura senzilla, sense necessitat de desmuntar el cos de la vàlvula per substituir el segell |
| Sealing Releiable | Canca de compressió en forma de falca + segell doble de pressió mitjana, velocitat de fuita inferior o igual a ANSI FCI 70-2 classe VI estàndard |

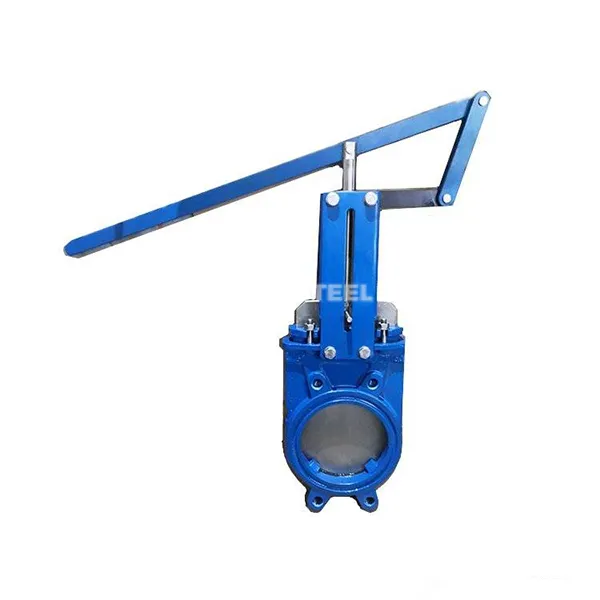

Vàlvula de la porta de palanca
Aplicacions
- Mineria i metal·lúrgia
Transport de purins: tall de purins que contenen partícules de mineral (com el canoner de remolc);
Escòria a alta temperatura: vàlvula d'escòria del forn BLAST (vàlvula de ganivet de tipus de palanca resistent a 1000 graus) .
- Protecció ambiental i administració municipal
Tractament de les aigües residuals: Tall de fangs i canonades principals (principalment dn 300- dn600);
Incineració de residus: vàlvula de control de cendra (disseny resistent al desgast) .
- Indústria de paper i química
Pipeline de polpa: tallar purins de fibra per evitar el bobinatge i el bloqueig;
Medis corrosius: transport líquid àcid i alcalí (material de fluor o material 316L) .
- Indústria energètica
Sistema d’eliminació de cendres de la central elèctrica: tall d’emergència del gasoducte de cendra de mosca;
Pipeline de gas de carbó: vàlvula de porta de palanca elèctrica a prova d'explosió (certificat ATEX) .
