No hi ha vàlvula de control de slam

Les vàlvules de comprovació no SLAM són una classe de vàlvules de comprovació que aconsegueixen taxes de fuita zero o molt baixes mitjançant estructures de segellat optimitzades i s’utilitzen principalment en sistemes de control de fluids amb requisits estrictes sobre el rendiment de segellat per evitar un flux de suport i evitar la contaminació ambiental o els danys dels equips. Sistema de control, per evitar el flux de medis i evitar la contaminació ambiental o els danys dels equips. Les seves funcions bàsiques inclouen:

Bloqueig de bloqueig: aturar el flux invers de medi a través del tancament ràpid de la solapa de la vàlvula;
Segellat de fuites zero: utilitzant tecnologia de segellat elàstica o dura per satisfer els requisits ambientals i de seguretat de la indústria química, el subministrament d’aigua i altres escenaris.

Estructura clau i característiques tècniques
1. SEAL Tecnologia Innovació
Segellat compost de diverses capes: combinar el seient de la vàlvula metàl·lica i la peça de segellat elàstica (com EPDM, PTFE) per millorar l’ajustament de la superfície de segellat i reduir el risc de fuites després d’utilitzar-lo a llarg termini;
Disseny del mecanisme d’ajust: equipat amb dispositiu d’ajustament manual o automàtic (tal com es descriu a la patent CN217634056U), que pot controlar l’angle swing de la solapa de la vàlvula i coincidir amb precisió amb la demanda de les condicions de treball.
2. Tipus d’estructura especial
Disseny vertical i horitzontal: suport a la instal·lació horitzontal o vertical, adequada per a la disposició de canonades complexes (com els models H42S -16, H41S);
Construcció de plaques de sandvitx: com la sèrie Rexroth Z2S, adoptant el disseny modular per aconseguir fuites i bloqueig i compatible amb diversos ports actuadors.

Diàmetre normal: 2 - 48 polzada (dn 50 - dn1200)

Range de pressió: classe 150 - 2500 lb

Connexió final: RF, RTJ

Temperatura de treball: -29 grau ~ +400 grau

Material: acer de carboni, acer inoxidable, acer aliatge, bronze d'alumini, TI

Disseny i fabricació: API 594

Longitud estructural: API 594

Connexió: ASME B16.5, ASME B16.47

Prova i inspecció: API 598

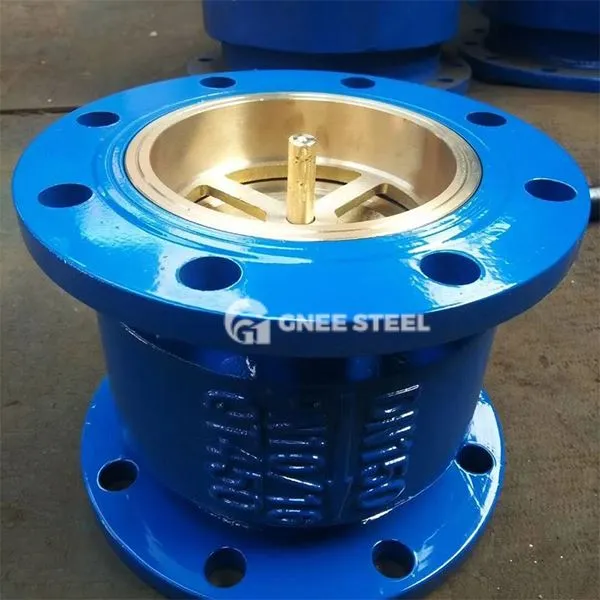

No hi ha vàlvula de control de slam



Punts de selecció i manteniment
Paràmetres de clau de selecció:

Nivell de pressió: PN convencional 16- PN40, Classe opcional Opcional a alta pressió 300 o més cos d’acer colat;
Característiques dels mitjans: que conté partícules Quan la prioritat del segell dur, els mitjans nets poden triar el segell elàstic;
Direcció d’instal·lació: la instal·lació vertical necessita garantir que la direcció de la gravetat de la vàlvula i la direcció del flux de suports coincideixin.
Recomanacions de manteniment:

Cada 6-12 mesos per comprovar el desgast de la superfície de segellat i l’envelliment d’elements elàstics;
Es recomana contenir partícules sòlides dels mitjans per augmentar el pre-filtrador per ampliar la vida de la vàlvula.
