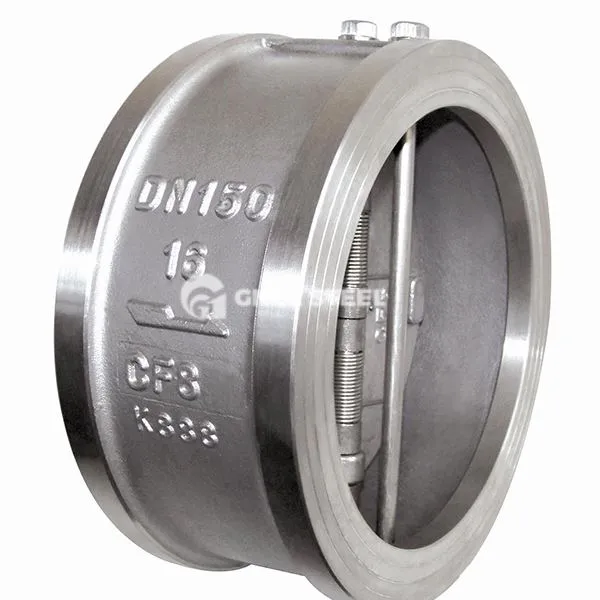

Vàlvula de verificació del tipus de hòstia

Descripció

La vàlvula de comprovació de la wafer és una vàlvula automàtica que condueix el disc de la vàlvula per obrir -se i tancar -se pel flux del medi en si. S'utilitza per evitar que el medi es retrobi, la bomba es reverteixi i l'alleujament de la pressió del contenidor no estigui fora de control. Adopta una estructura de connexió d’hòsties i es fixa entre les brides de canonades per brides o cargols. Té les característiques de la mida petita, el pes lleuger i la instal·lació convenient. És adequat per a sistemes de canonades amb un espai limitat.

Estructura i tipus de nucli
Tipus estructural: Tipus d’elevació (tipus H71): el disc de la vàlvula es mou cap amunt i avall per l’eix vertical, basant -se en la pressió mitjana per obrir -se i la molla ajuda a tancar. És adequat per a escenes d’alta pressió de petit diàmetre (DN15 ~ 350mm); Tipus de swing (tipus H44): el disc de la vàlvula gira al voltant de l’eix de la frontissa, adequat per a canonades de baix flux de gran diàmetre (DN50 ~ 1200mm), amb baixa resistència al flux i petit impacte de tancament; Disc doble de papallona (tipus H76): el disseny del doble disc es combina amb el buffering de molla, amb velocitat de tancament ràpid (<1 second), which significantly reduces the water hammer effect.
‌ Componentsky Components‌:
Material CBODY‌: acer inoxidable (304\/316L), acer al carboni (WCB\/WCC) o acer a baixa temperatura (LCB), adequat per a diferents suports i entorns;
‌ Tecnologia de Sealing‌: segell dur de metall (aliatge estelat soldat) o segell suau elàstic (PTFE\/grafit), complint els estàndards de fuites ANSI Class V\/VI.

Especificació de la vàlvula de control de tipus hòst

Disseny de vàlvules	: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ ASME B 16,34 (BS 5351) \/ DIN 3352 \/ DIN 3352 \/ DIN 3352 \/ DIN 3352 \/ DIN 3352 \/ DIN 3352 \/ DIN 3352 \/ DIN 3352) \/ Din 3357
Prova de pressió	: API 598 \/ API 600 \/ API 6D
Cara a cara	: Ansi B 16.10
Connexió final	: Cargolar segons BSP\/BSPT\/NPT, soldadura segons SW\/BW, brida segons RF\/RTJ
Connexió de la brida	: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24)
Final de soldadura	: Ansi B 16.25
Final de soldadura de socket	: Ansi B 16.11
Extrem cargolat	: ANSI B 1.20.1 (BSP\/NPT)
Gruix de la paret	: API 600 \/ BS 1868
Qualificació de pressió	: Segons Ansi 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500#
Opció d'enginyeria	: Funcionament de l'engranatge, accionat elèctric, actuació pneumàtica
Rang de mida	: Segons NPS 2 "- 48"

Vàlvula de verificació del tipus de hòstia

Avantatges

Disseny de martell anti-aigua: el tampó de molla (com l'estructura de doble molla a la patent CN 222798224 U) o la desviació de doble flaix de papallona s'utilitza per reduir l'impacte del flux de retrocés i ampliar la vida de la vàlvula;

Compacte i eficient: la longitud estructural és només 1\/3 de la vàlvula de revisió de brides tradicionals i el pes es redueix un 40%~ 60%, estalviant espai d’instal·lació;

Resposta ràpida: el temps de tancament de la solapa de la vàlvula es pot controlar a 0. 3 ~ 1 segon per evitar que el flux de fons del medi provoqui fluctuacions de pressió del sistema.

Aplicació

Subministrament i drenatge d’aigua municipals: eviteu el flux de fons del medi després que s’apagui la bomba d’aigua per protegir la seguretat de la unitat de la bomba;

Petroquímic: control de flux unidireccional de les canonades d’entrada i sortida del dispositiu de reacció d’alta pressió;

Enginyeria criogènica: sistema de transmissió de gas natural liquat (GNL);

Sistema d’energia: Eviteu el retrocés de vapor a la canalització d’aigua d’alimentació de la caldera.
