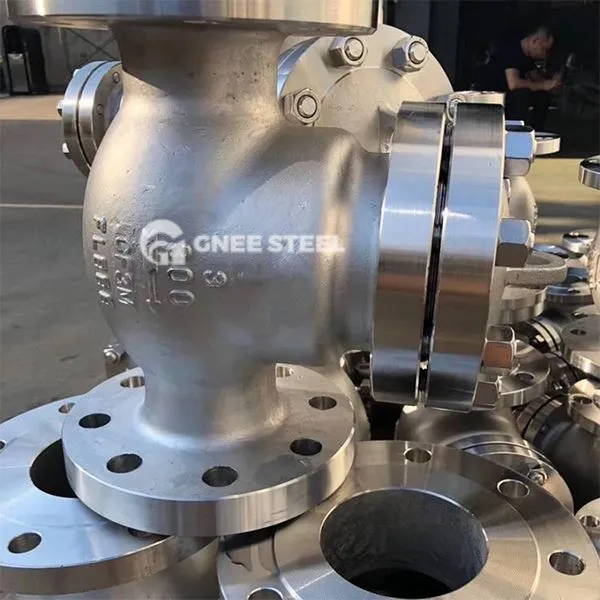

Vàlvula de verificació del swing criogènic

La vàlvula de verificació del swing criogènic és una vàlvula automàtica especialment utilitzada per a condicions de treball a baixa temperatura (com ara gas natural liquat, nitrogen líquid i altres suports). Es basa en el flux del medi en si per controlar l’obertura i el tancament del disc de la vàlvula per evitar que el medi flueixi, la bomba es reverteix i l’alleujament de la pressió del contenidor no estigui fora de control. El seu disseny ha de complir l’entorn extrem a baixa temperatura per sota del grau -196 per assegurar la fiabilitat del segellat i la sensibilitat de l’acció.

Estructura del nucli
‌ Valve Cos i Material‌:
‌ Adaptabilitat de temperatura de baixada‌: El cos de la vàlvula està fabricat en acer a baixa temperatura (com LCB), acer inoxidable austenític (304\/316L) o acer dúplex (F51\/F53) per evitar el fracàs de la britoritat en fred del material;
‌ Component de Sealing‌: el seient de la vàlvula metàl·lica i el disc de la vàlvula es combinen (l'aliatge dur pot ser opcionalment de superfície) per millorar el rendiment de segellat a baixa temperatura.
‌ Disseny de disc Valve‌:
Estructura de Sswing‌: el disc de la vàlvula gira al voltant de l’eix a través de la frontissa, basant -se en l’assistència de gravetat o de primavera per restablir i reduir l’impacte de tancament;
Disseny de lliurament de lliures: la superfície de contacte entre el disc de la vàlvula i el seient de la vàlvula s’evita que es faci melmelada de gel en condicions de treball a baixa temperatura.
‌ Mètode de connexió‌: instal·lació de brides o de pinça, adequada per a la disposició del sistema de canonades a baixa temperatura.
Paràmetres tècnics ‌Temperation Range‌: -196 grau ~ +80 grau (el disseny especial es pot estendre a {{2} grau); ‌ Nivell de pressió‌: Class150 ~ 600LB (PN10 ~ 100MPA); ‌Diameter Range‌: DN50 ~ 1200mm (NPS 2 "~ 48"); Nivell de bloqueig: compleix l’estàndard ANSI Class V, sense risc de fuites de mitjans de baixa temperatura.



Vàlvula de verificació del swing criogènic



Aplicacions
Gas natural (GNL): anti-backflow de pipelines d’entrada i de tancament de dipòsit de GNL; Unitat de separació Air: control unidireccional dels sistemes de lliurament de nitrogen líquids i líquids; ‌ Emmagatzematge criogènic: anti-backflow de canonades d’etilè, amoníac líquid i altres medis; Sistema de combustible Aerospace: Garantia de seguretat de canonades de propulsor de hidrogen líquid i d’oxigen líquid.

Avantatges
‌ Rendiment cryogènic: doble optimització de materials i disseny per evitar la fissura en fred i la fallada del segell; RESPOSTA FASTA‌: el temps de tancament del disc de la vàlvula és inferior a 1 segon per evitar que el flux de retrocés mitjà causi fluctuacions de pressió del sistema; ‌ Disseny de resistència al flux de descens: el canal de flux de diàmetre redueix la caiguda de pressió i és adequat per a medis criogènics de gran flux; ‌ Manteniment de la vida long‌: estructura del segell dur i recobriment anti-corrosió a baixa temperatura redueix la velocitat de desgast.
