U Escriviu la vàlvula de papallona Descripció
La vàlvula de papallona de tipus U és una vàlvula de papallona caracteritzada per un canal de flux en forma d’U al cos de la vàlvula. Pot tallar el medi o ajustar el cabal girant la placa de papallona. Està dissenyat per a condicions de treball especials d’alta pressió, alta temperatura, que contenen partícules o medis corrosius. El seu avantatge principal és optimitzar les característiques dinàmiques del fluid, reduir la turbulència i la vibració i tenir en compte la comoditat de fiabilitat i manteniment de segellat.
U TIPUS ESPECIFICACIÓ DE LA VALVA DE LA PACELLA
|
Tamany |
Dn 50- dn1200 |
|
Mitjà adequat |
Aigua dolça, aigua residual, aigua de mar, vapor, gas, olis, àcid i alcalí. |
|
Tipus d’actuador |
Mànec, elèctric, peneauàtic i conduint líquid. |
|
Pressió |
Class 125-300/pn 10-25/200-300 PSI |
|
Material |
Planxar |
|
Tipus |
Tipus d'hòsties, tipus LUG, tipus de doble brida, tipus u, final de ranura |
|
Disseny general |
EN1092 |
|
Coixinet de muntatge |
ISO5211 |
|
Cara a cara |
BS5155; EN558; 13 sèries, etc. |
|
Perforació de brides |
DIN2501; PN10 / PN16 |
|
Inspecció i prova |
API598 |

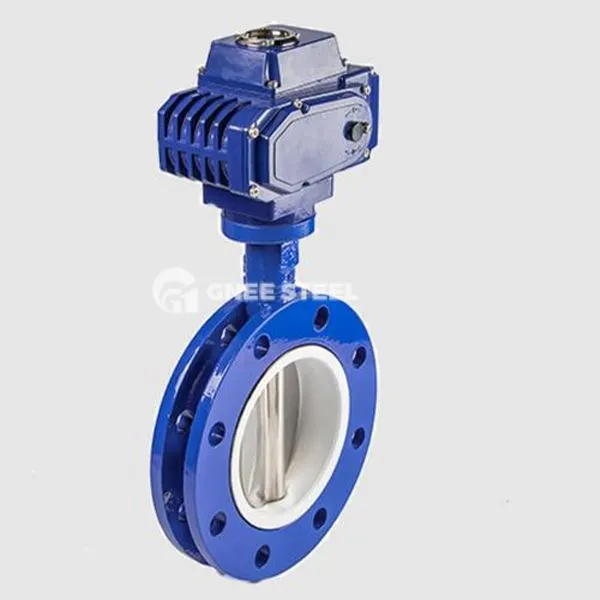

U Tipus de vàlvula de papallona
Diferències respecte a les altres vàlvules de papallona
Comparació del disseny del canal de flux
vàlvula de papallona Ardinària : canal de flux circular o recte, gran resistència al líquid (coeficient de pèrdua de pressió superior o igual a 0. 3), fàcil de generar soroll de remolí;
Vàlvula de papallona de tipus U: canal de flux en forma d’U optimitza la ruta del fluid, redueix la pèrdua de pressió en un 40%-60%, i és adequat per a escenaris de gran flux i baix consum d’energia.
Diferència en el rendiment de segellat
Vàlvula de papallona de segellat toutrada : confiant en un sol segell elàstic, amb una temperatura i una resistència a la pressió limitades (normalment menys o iguals a PN16, temperatura inferior o igual a 150 graus);
Vàlvula de papallona de tipus U : el disseny de doble segellat pot suportar PN40 alta pressió i 500 graus de temperatura alta, adequades per a condicions de treball dures (com el sistema de desulfurització de centrals elèctriques).
Característiques d'instal·lació i manteniment
Vàlvula de papallona : El pipeline ha de ser desmuntat per al manteniment i el temps d’aturada és llarg;
Vàlvula de papallona de tipus U: l'estructura superior permet la substitució en línia de segells i l'eficiència de manteniment es millora més del 50%.
