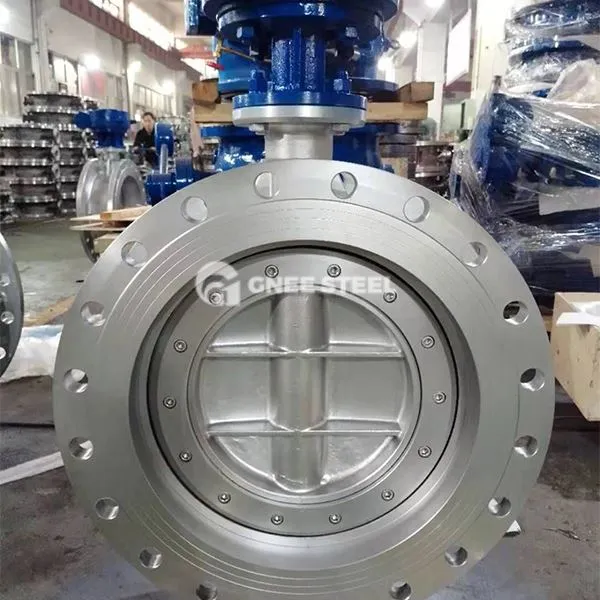

Descripció de les vàlvules de papallona d'acer inoxidable
La vàlvula de papallona d’acer inoxidable és una vàlvula feta d’acer inoxidable (com 304, 316L, etc.), que està connectada al sistema de canonades mitjançant la connexió de la brida o de la pinça i utilitza la placa de papallona en forma de disc per girar al voltant de l’eix per adonar-se de l’obertura i el tancament del medi o la regulació de flux. Els seus components bàsics inclouen:
Placa del cos de la vàlvula i la papallona: el material d’acer inoxidable proporciona resistència a la corrosió, la placa de papallona és una estructura en forma de disc i l’angle de rotació sol ser 0 ~ 90 graus.
Estructura de Salvació:
Soft Seal: cautxú nitril, politetrafluoroetilè (PTFE), etc., adequat per a baixa temperatura (-20 grau ~ 150 graus) i medis no corrosius.
Hard SEAL: metall a metall (com ara acer aliatge, aliatge estel·lular), alta temperatura (inferior o igual a 550 graus) i alta pressió (menor o igual a 16 bar) .
Drive Mode: admet la transmissió manual, elèctrica, pneumàtica o de cuc.
Especificació de vàlvules de papallona d'acer inoxidable
| Model | Typ | Feates | Aplicacions |
|---|---|---|---|
| Drive Mode | Vàlvula de papallona d'acer inoxidable elèctric | Actuador elèctric Angular-Turn (0 ~ rotació de 90 graus), suporta el control remot i el diàmetre pot arribar a DN1000. | Sistemes industrials de gran flux (com el vapor d’alta temperatura) |
| Vàlvula de papallona d'acer inoxidable pneumàtica | Impulsat per l’actuador pneumàtic, té una velocitat de resposta ràpida i és adequat per a entorns inflamables i explosius. | Camps químics i energètics | |
| Vàlvula de papallona d'acer inoxidable manual | Funcionament de roda de mà o mànec, estructura simple i baix cost | Pipelines de pressió mitjana i baixa (com el tractament de l'aigua) | |
| Mode Sealing | Vàlvula de papallona de segell dur de metall multi-capa | Estructura triple excèntrica, segell de metall a metall, resistent al desgast i a les partícules | Alta temperatura i alta pressió (com la metal·lúrgia, l'electricitat) |
| Vàlvula de papallona de segell suau | PTFE o segells de goma, nivell de fuites baix (classe ANSI VI). | Sistemes de neteja alimentària i farmacèutica |
Vàlvules de papallona d’acer inoxidable
Punts de selecció
Paràmetres de treball:
Pressure: models convencionals resisteixen a la pressió de 1. 0 ~ 1.6mpa (pn10 ~ pn16), i els models d'alta pressió poden arribar a 16 bar.
Temperation: Els segells suaus són adequats per a -20 grau ~ 150 graus i els segells durs poden arribar als 550 graus .
Medium
Els líquids que contenen partícules són preferentment segells durs o segells metàl·lics de diverses capes.
Drive Mode:
Elèctric o pneumàtic està seleccionat per a escenaris de control remot, i el manual és adequat per a baixa pressió i diàmetre petit.
Recomanacions de manteniment
- Inspecció de segells: comproveu el desgast dels segells durs cada 2 anys i substituïu els segells tous cada 1 ~ 2 anys.
- Lubricació i manteniment: Ompliu la tija de la vàlvula i les peces de transmissió amb greix a alta temperatura cada 6 mesos.
- Especificació de la operació: Eviteu la rotació forçada superior als 90 graus per evitar la deformació de la placa de papallona.
