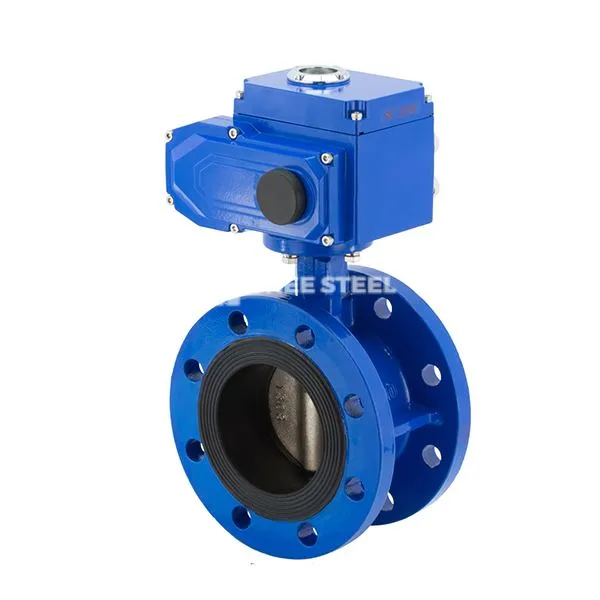

Vàlvula de papallona accionada elèctrica

La vàlvula de papallona elèctrica és una vàlvula impulsada per un actuador elèctric per girar una placa circular de papallona. La placa de papallona gira al voltant de l’eix de la vàlvula 0 grau -90 grau per aconseguir la regulació d’obertura i tancament o flux del medi de canonades. Les seves funcions bàsiques inclouen:

Control ràpid: la rotació de 90 graus pot completar l’obertura completa o l’acció de tancament complet, la velocitat de resposta ràpida, adequada per a sistemes de control automàtic.
‌ Disseny de resistència al flux: quan està totalment obert, el gruix de la placa de papallona és l’única resistència al flux del medi i la pèrdua de pressió és només d’1/3 de la vàlvula de la porta del mateix diàmetre.

Funcions d’estructura i disseny

Components principals:

Cos de la vàlvula: feta de ferro colat, ferro dúctil o acer inoxidable (com 3 0 4/316), la connexió de brida o de pinça compleix els estàndards GB/ANSI, i el rang de pressió és 1. 0-4. 0mpa.
‌ Placa de Butterfly: Estructura en forma de disc, Tipus de segell dur Superfície de superfície de superfície de tungstè Carbur, tipus de segell suau PTFE incrustat o anell de segell de goma.
‌
Conduir i segell‌:
‌Elèctric Actuador‌: suporta el tipus de commutador (220V AC) o el tipus de modulació ({4-20 MA Senyal), Torque Covers 50-2000 n · m, amb Programa d'explosió (ExdⅱBT4) i nivell de protecció IP67.
Solució de segellat DOUBLE‌:
‌Elàstic segell‌: seient de goma nitril o de vàlvula PTFE, nivell de fuites fins a VI, temperatura aplicable -20 grau ~ 150 graus ‌.
SEAL DEL METAL DE METAL: Acer inoxidable de diverses capes + Estructura de grafit, resistència a la temperatura de fins a 450 graus, resistent a l'erosió de medis granulars.



Vàlvula de papallona accionada elèctrica



Suggeriments de selecció:

Ambient d’alta temperatura i alta pressió: preferiu les vàlvules de papallona segellades (com D943W), el material del cos de la vàlvula ha de ser WCB o 316L d’acer inoxidable.
Medis corrosius: utilitzeu vàlvules de papallona folrats amb fluor (revestiment PTFE), resistents a la corrosió àcid i alcalí forta.

Aplicacions

Reg agrícola: el tipus basat en solar s’utilitza per a sistemes de reg per estalviar aigua, recolzant el control remot i la filtració de la qualitat de l’aigua.
Sistema energètic: regulació de canonades de vapor a les centrals tèrmiques, el control de la circulació de l’aigua de refrigeració a les centrals nuclears.
Producció química: relació de matèries primeres del reactor, tall de medi corrosiu (com ara canonades de transmissió àcid i alcalí).
