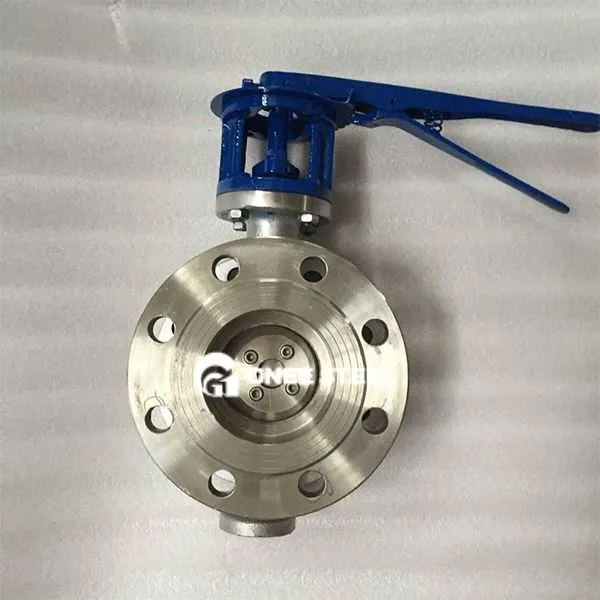

Vàlvula de papallona manual

La vàlvula manual de papallona és una vàlvula que controla el flux de líquid girant manualment la placa de papallona. Els seus components bàsics inclouen el cos de la vàlvula, la placa de papallona, ​​la tija de vàlvules i els segells, adequats per a escenaris de control de mitjans d’aigua, gas, vapor i pols.

‌ Valve Body and Butterfly Placa: ‌ Valve Body Material: principalment ferro colat, acer de carboni, acer inoxidable (3 0 4/316L), amb una qualificació de pressió de Pn1. 0 ~ Pn1.6 (1. 0 ~ 1.6mpa); Disseny de la placa de Butterfly: la placa de papallona en forma de disc gira {{13} graus ~ 90 graus al voltant de l'eix, i la resistència al flux és petita quan està totalment oberta (caiguda de pressió inferior o igual a 0,05), adequada per a una regulació de flux gran. Forma SEAL: SEAL DELASTIC (com EPDM, PTFE): El nivell de fuites arriba a la classe VI ANSI, temperatura aplicable -20 grau ~ 150 graus; SEAL METAL (Superposició d’aliatge dur): resistència a la temperatura inferior o igual a 550 graus, adequada per a partícules que contenen un medi o una temperatura alta.

Classificació i compilació de models

Classificació de la connexió:

Tipus d’hòsties (com D71x): subjectades entre brides de canonades per cargols d’estudi, estructura compacta;

Tipus de brida (com D341X): brides als dos extrems, adequats per a canonades DN50 ~ DN2600.

Anàlisi del model (prenent D343H -16 C com a exemple):

D: categoria de vàlvules de papallona;

3: Worm Gear Drive;

4: Connexió de brides;

3: Estructura de tres virus;

H: segell d’acer d’aliatge;

16: Pressió nominal 1,6MPa;

C: Cos de vàlvula d’acer.



Vàlvula de papallona manual de gnee



Aplicacions
