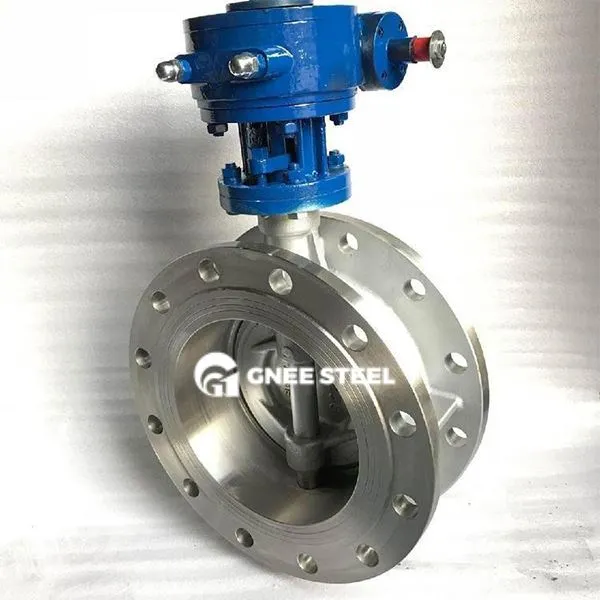

Descripció de la vàlvula de papallona de doble brida
La vàlvula de papallona de doble brida és una vàlvula de papallona amb connexió de brida als dos extrems. Pot tallar el medi de canonades o ajustar el cabal girant la placa de papallona. És adequat per a pressió mitjana i alta (inferior o igual a PN25) i temperatura normal a temperatura alta (menys o igual a 550 graus) en el tractament de l’aigua, la indústria química, l’energia i altres indústries.
Disseny corporal::
Valve Body and Butterfly Placa: El material del cos de la vàlvula pot ser ferro colat, acer de carboni, acer inoxidable (304/316L) i la placa de papallona és metall recobert de goma (EPDM, NBR) o segell dur de tot metall (acer inacabable soldat/aliatge dur), adequat per a pipelines DN50 ~ DN2600;
Forma Salvació: El segell suau (nivell de fuites ANSI Class VI) s'utilitza per a mitjans nets, i el segell dur de metall (nivell de fuites ANSI Classe IV) és resistent als líquids que contenen partícules o de gran temperatura.
Mètode de connexió:
Double Standard Standard: D’acord amb les especificacions de brides GB/T 9113 o ASME B16.5, l’espai de brida es pot adaptar a diferents sistemes de canonades per assegurar l’estabilitat de la instal·lació.
Rendiment clau:
PRESSIÓ PRESSIÓ I ALTA RESISTÈNCIA DE TEMPERACIÓ: Estructura del segell dur del metall suporta la pressió inferior o igual a 2,5MPa (PN25) i inferior o igual a les condicions de temperatura alta de 550 graus;
Disseny de resistència del flux de flux: canal de flux de diàmetre complet (coeficient de resistència de flux inferior o igual a 0. 05), reduint la pèrdua de caiguda de pressió, adequada per a escenaris de control de flux grans;
SEAL DE LA VIDA LLARG: Adopta una estructura excèntrica tridimensional, no hi ha fricció entre la placa de papallona i el seient de la vàlvula durant l’obertura i el tancament, i la vida del segell és superior o igual a 50, 000 vegades
Especificació de la vàlvula de papallona de doble brida
|
Nom del producte
|
Vàlvula de papallona de doble brida |
|
Tamany
|
Dn 40- dn300
|
|
Cos
|
Ferro dúctil
|
|
Pressió
|
PN10/16
|
|
Temp
|
-20 ~ 120 graus
|
|
Mitjà adequat
|
Aigua, líquid neutre, etc.
|
|
Aplicació
|
Construcció municipal, projecte de conservació d’aigua, energia elèctrica, subministrament i drenatge d’aigua, tractament d’aigua, etc.
|
|
Força
|
Mànec, caixa de turbines, actuador pneumàtic, actuador ecectric
|
Vàlvula de papallona de doble brida gnee
Aplicacions
| Industrial | aplicacions | Feattures |
|---|---|---|
| Energia/productes químics | Pipeline de vapor d'alta temperatura (PN16, segell dur) | Resistent a alta pressió i deformació de la calor |
| Subministrament d'aigua Municipal | Xarxa de canonades d’aigua de gran diàmetre (DN600 ~ DN2600) | Segell suau, baixa resistència al flux |
| Metal·lúrgia/Mineria | Sistema de transport puré (cos de vàlvula folrada de goma) | Desgast anti-partícules |
