Descripció de les vàlvules de papallona de les hòsties de ferro colat
La vàlvula de papallona de fosa de ferro de fosa és un tipus de vàlvula de papallona amb ferro dúctil (QT 450-10/ggg40) com a material del cos de la vàlvula i la connexió de les hòsties. La tija de la vàlvula condueix la placa de papallona per girar 90 graus per aconseguir una ràpida regulació d’obertura i tancament o flux de medis de canonades. Les seves funcions bàsiques inclouen:
Obertura i tancament ràpid: la rotació de 90 graus pot completar l’acció completa d’obertura/tancament complet, amb un petit parell de funcionament, estalvi de mà d’obra i llum, adequat per a escenaris d’obertura i tancament freqüents.
Segellat fiable: s’utilitza el seient de la vàlvula de goma EPDM o NBR, l’amplada de la superfície de segellat és gran i el segellat bidireccional pot aconseguir fuites zero i el nivell de fuites arriba al nivell ANSI VI.
Característiques estructurals i de disseny
Components principals:
Cos de la vàlvula: material de ferro dúctil (resistència a la pressió.
Placabuthfly Placa: Fabricat en ferro dúctil o acer de fosa, el disseny sense pinyes evita l’embús i alguns models es ruixen amb carbur de tungstè a la superfície per millorar la resistència al desgast.
Sistema de segellat:
Seient de la vàlvula de punta: el seient de la vàlvula de goma EPDM conté un 50% de goma, l'amplada de la superfície de segellat és més ampla, la zona de contacte amb la brida de canonades és gran i l'estabilitat de segellat a llarg termini és alta.
SELLEMENT DE SEMIS: Tija de vàlvula d'acer inoxidable (304/316) amb embalatge PTFE i anell O per evitar fuites mitjanes.
Mode de la unitat:
Configuració basic: mànec o unitat de turbina, petit parell de funcionament i manual de suport Ajust ràpid.
Configuració de la configuració : es pot adaptar als actuadors pneumàtics (com la sèrie D671J) o els actuadors elèctrics per aconseguir un control de l’automatització remota.
Especificació de les vàlvules de papallona de les hòsties de ferro colat
|
Nom del producte
|
Vàlvules de papallona d’hòsties de ferro colat |
|
Tamany
|
Dn 50- dn300
|
|
Cos
|
Acer de carboni
|
|
Pressió
|
PN10/16
|
|
Temp
|
-20 ~ 120 graus
|
|
Mitjà adequat
|
Aigua, líquid neutre, etc.
|
|
Aplicació
|
Construcció municipal, projecte de conservació d’aigua, energia elèctrica, subministrament i drenatge d’aigua, tractament d’aigua, etc.
|
|
Força
|
Mànec, caixa de turbines, actuador pneumàtic, actuador ecectric
|
|
Dissenyar
|
GB/T1238
|
|
Cara a cara
|
GB/T12221
|
|
Brida superior
|
ISO 5211
|
|
Prova de pressió
|
GB/T 13927
|
|
Port
|
Tianjingang, Shanghaigang, o negocia, etc.
|
|
Transportar
|
Per aire, mar, express, terra, etc.
|

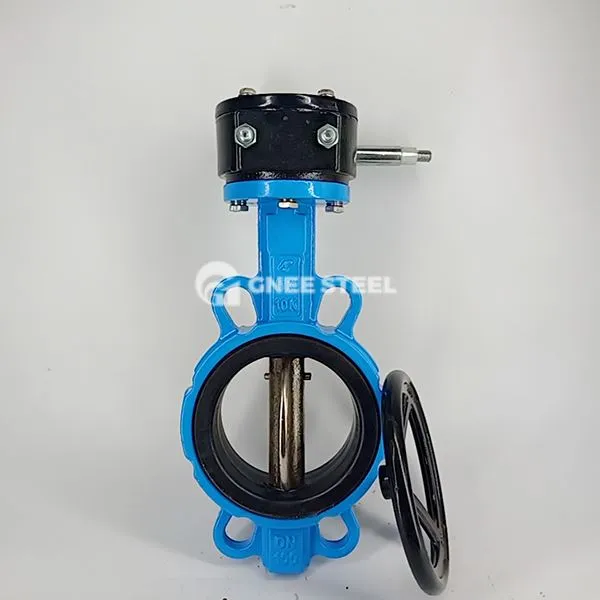

Vàlvules de papallona d’hòsties de ferro colat
Recomanacions de selecció
Tipus de suports:
Media corrosiu: seleccioneu la vàlvula de papallona folrada de goma (com D671J -10 q), i el seient de la vàlvula utilitza PTFE o fluorubber per millorar la resistència a la corrosió.
Vait a alta temperatura: el material del cos de la vàlvula s’actualitza a l’acer colat (WCB) i el material de segellat es substitueix per cautxú resistent a la calor (límit de temperatura superior 150 graus).
Nivell de pressió:
Escenari de baixa pressió (inferior o igual a 1,6MPa): el cos de vàlvula de ferro dúctil estàndard pot complir els requisits.
Escenari d’alta pressió (＞ 1.6MPa): Es recomana utilitzar el cos de vàlvules d’acer colat (com la sèrie Q41F) o el disseny de brides engrossits
