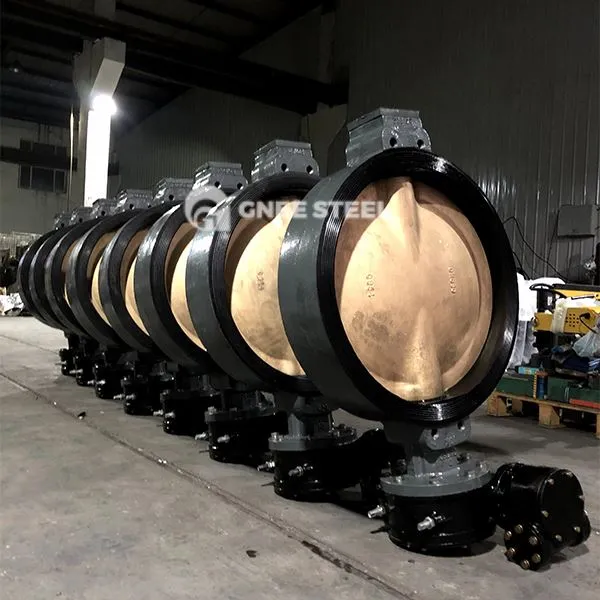

Vàlvula de papallona semi -feixuga

La vàlvula de papallona semi-lug és una vàlvula de papallona que connecta la brida de canonades a través dels cargols. El cos de la vàlvula està dissenyat amb estructures de Lug (a través de forats o a través de fils interns del forat) a banda i banda, cosa que és convenient per a la instal·lació i la fixació i adequada per a la connexió de tipus de pinça. S'utilitza àmpliament en el control de fluids en condicions de pressió mitjana i baixa.

‌ Característiques estructurals‌:
‌Lug Disseny‌: Enforteix l'estructura del cos de la vàlvula, redueix la influència de la tensió de canonades en el rendiment de segellat de la vàlvula i és adequat per a escenaris d'obertura i tancament freqüents;
‌ Estructura de la placa de Butterfly‌: Adopta l'estructura composta de tres capes (com l'acer aliatge + la capa d'aïllament + l'acer inoxidable) per millorar la resistència a la temperatura i la resistència a la deformació;
‌ Tipus de SalS: segell suau opcional (cautxú\/PTFE) o segell dur (revestiment metàl·lic), el nivell de fuites pot arribar fins al nivell ANSI V.

Principi de funcionament i avantatges del rendiment ‌ ‌ Mecanisme d’obertura i tancament ‌

La placa de papallona pot assolir la rotació de 90 graus a través del principi ‌ lever‌ o ‌Drive Device‌, i controlar ràpidament el medi activat i desactivat (temps d’obertura i tancament inferior o igual a 3 segons);

Disseny de doble estructura excèntrica o triple excèntrica redueix la fricció de la superfície del segellat i estén la vida útil.
‌ AVANTATS CORE‌

‌Presstura i resistència a la temperatura‌: el rang de pressió aplicable és fins a PN10 ~ PN16 (classe 150 ~ 300), la cobertura de temperatura és -20 grau ~ 250 graus (el segell dur es pot estendre a 600 graus);
‌ Resistència del flux de baixada i alta eficiència‌: el gruix de la placa de papallona s’optimitza i la pèrdua de pressió és inferior o igual a 0. 05MPa quan està totalment oberta, adequada per a canonades de flux gran;
‌ Manteniment fàcil‌: L’estructura de Lug simplifica el procés de desmuntatge i muntatge i admet la substitució en línia de l’anell de segellat.



Vàlvula de papallona semi -feixuga



Aplicacions
Indústria química: per al transport de medis corrosius com l’àcid sulfúric i els alcalins líquids, calen seients de vàlvules PTFE i cossos de vàlvules d’acer inoxidable;
Sistema de tractament de l’aigua: DN50 ~ DN2000 Regulació de la xarxa de subministrament d’aigua, segells tous (EPDM\/NBR) són adequats per a la prevenció de fuites;
Naus i energia: els sistemes de combustible marítim i el control de l’aigua de refrigeració de la central han de complir els estàndards JIS\/ANSI.
Punts de selecció i manteniment
Paràmetres de selecció
Tipus de segell: Els segells durs (polvorització de carbur de tungstè) es prefereixen per als suports que contenen partícules i els segells suaus són opcionals per a líquids nets;
Mode d’accionament: es recomana l’engranatge de cucs o la unitat pneumàtica per a DN superior o igual a 300, i l’operació de palanca manual és opcional per a DN ＜ 300;
Adaptació del material: el cos de la vàlvula 316L + els segells Hastelloy estan seleccionats per a ambients corrosius i l'aliatge dur WCB + s'utilitza per al vapor d'alta temperatura.
‌ Especificacions de manteniment‌

Comproveu la precàrrega del cargol de Lug cada trimestre per evitar que es deixin anar i les fuites de brides;
La cavitat de la vàlvula s’ha de netejar cada sis mesos per a partícules que contenen un medi per evitar melmelades de placa de papallona;
Cicle de lubricació: afegiu greix a alta temperatura a la tija de la vàlvula cada 12 mesos (aplicable a condicions de treball més grans o iguals a 150 graus).
