Descripció de vàlvules de papallona higiènica
La vàlvula de papallona higiènica està dissenyada per al control de líquids de gran neteja, amb asèptica i fàcil de netejar com a objectius bàsics, i és adequat per a aliments, farmacèutics i altres escenaris amb requisits estrictes en els nivells d’higiene.
Disseny de l'angle de captura:
La paret interior està polida per miralls (ra menys o igual a 0.
El cos de la vàlvula i la placa de papallona adopten la transició de l’arc per eliminar l’àrea d’acumulació de brutícia comuna de les vàlvules tradicionals.
Quick Connection:
És compatible amb la connexió de pinça, roscada o de pinça (d’acord amb els estàndards ISO\/DIN\/SMS), i el consum de temps de desmuntatge i muntatge es redueix en un 70% en comparació amb les brides tradicionals;
La interfície ràpida d’instal·lació és compatible amb els fluxos de procés CIP (neteja al seu lloc) i SIP (esterilització al lloc).
Materials i rendiment de segellat
Material Standard:
El cos de la vàlvula està fabricat en acer inoxidable de 316L (estàndard ASTM A270), que té una millor resistència a la corrosió que 304 material i és adequat per a medis àcids o alcalins;
L’anell de segellat es pot seleccionar entre EPDM (resistència a la temperatura -10 ~ 120 graus), silicona (resistència a la temperatura -20 ~ 150 graus) o PTFE (extremadament resistent a la corrosió).
Tecnologia de Salvació:
Estructura de segellat suau de línia mitjana, pressió de contacte uniforme a la superfície de segellat, velocitat de fuita inferior o igual a 0. 1% (compleix els estàndards de certificació FDA);
Alguns models utilitzen tecnologia de compensació dura de metall + de compensació de molla, amb una resistència a la temperatura de fins a 150 graus (condicions d’esterilització).
Especificació de vàlvules de papallona higiènica
| Estàndards de material | Material corporal: SS304 \/ SS316 |
| Material de segellat: PTFE \/ EPDM \/ Silicona | |
| Acabat superficial: RA<0.8 um | |
| Tipus de connexió | Soldadura \/ pinça \/ fil \/ brida |
| Operada | Manual \/ pneumàtic \/ elèctric |
| Mànec | Mànec de la posició muti de plàstic Mànec de posicionament muti inoxidable d'acer inoxidable Tirant de Hanlde |
| Tamany | Dn 10- dn150,1\/2 "-6" |
| Qualificació de pressió | 1. 0 mpa -1. 6mpa |
| Màxim. Treball Tem | 120 graus c |
| Abast | Dairy, menjar, begudes, farmàcia, cosmètica, química, etc. |
| Servei personalitzat | Suport al marcatge làser, personalització de mida no estàndard |

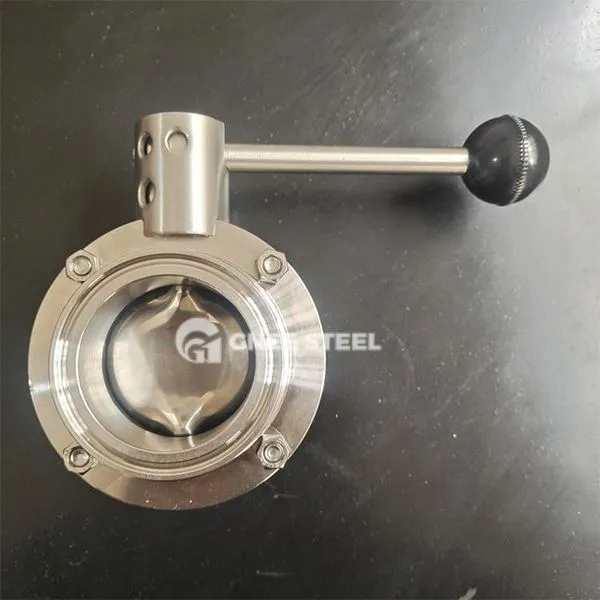

vàlvules de papallona higiènica
Avantatges del rendiment i adaptabilitat de la indústria
Garantia de salut: totes les parts en contacte amb els mitjans de comunicació estan certificades 3A i compleixen els estàndards GMP\/HACCP; Rugositat superficial inferior o igual a 0. 6μm, reduint el risc de fixació microbiana.
Funcionament i manteniment eficients: el parell de funcionament manual es redueix en un 40% (disseny de la palanca) i les vàlvules per sota de DN50 poden ser desmuntades i netejades per una sola persona; Els models de tracció pneumàtica admeten el control d’enllaç de PLC i el temps de resposta d’obertura i tancament és inferior o igual a 2 segons.
Aplicacions
Processament de lactis: transmetre suports com la llet i la crema, que requereixen esterilització diària a alta temperatura (compatible amb segells PTFE);
Biofarmacèutics: control de canonades de farciment de líquid asèptic, complint els requisits de neteja ISO Class 5;
Indústria de begudes: línies de producció de sucs i cervesa, compatibles amb medis àcids (pH 2 ~ 12).
