Vàlvula manual de tres vies

La vàlvula manual de tres vies és un dispositiu de vàlvula que controla la direcció del flux del medi en tres canonades per funcionament manual. La seva característica bàsica són tres canals de fluids (una entrada, dos punts de venda o dues entrades, una sortida), que poden realitzar de forma flexible el desviament, la confluència o el canvi de direcció del flux del fluid.

‌ Estructura del cos Valve‌:
Generalment fabricat en acer inoxidable (304/316L), ferro colat o materials especials d’aliatge, amb una forta resistència a la corrosió i adaptabilitat a diferents suports;
El disseny típic és el disseny de la interfície "a l'esquerra, a la dreta i a la part inferior" i l'estat de connexió del canal està controlat pel canvi de la posició del nucli de la vàlvula.
‌Drive Mode‌:
Dependent completament del funcionament manual (com el mànec o la clau de rotació), sense assistència elèctrica ni pneumàtica.

Classificació i tipus
‌Classificació per funció‌:
‌ Vàlvula de convergència: dues entrades es fusionen en una sortida, que s’utilitzen per barrejar diferents suports;
‌ Vàlvula Diverting: una entrada es desvia a dos punts de venda, adequats per a la distribució de flux o la commutació de direcció.
‌ Classificació per estructura‌:

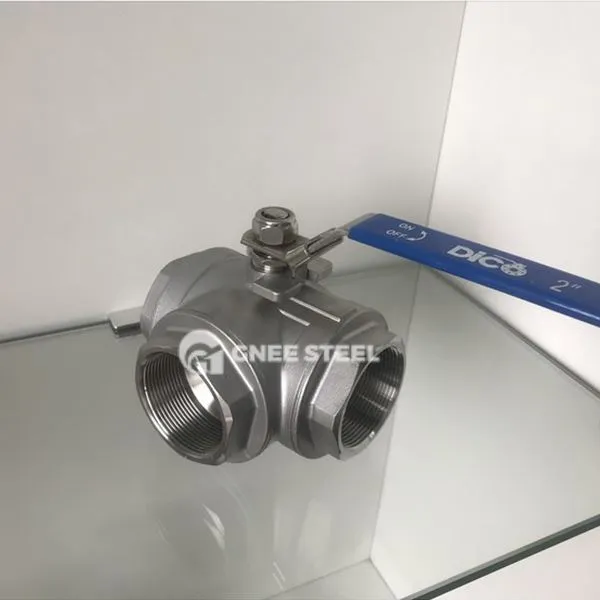

Tipus de vàlvula de ball: canvieu la direcció del flux girant la pilota, amb un excel·lent rendiment de segellat (com ara la vàlvula de bola de tres vies manual);
‌ Tipus de vàlvula dirigit: Utilitzeu el desplaçament amunt i avall del nucli de la vàlvula per canviar la connectivitat del canal, que s'utilitza habitualment en sistemes hidràulics.



vàlvula manual de tres vies



Aplicacions
Sistemes de control industrial: transport alternatiu i barreja d’àcids i medis alcalins en la producció química; La regulació de commutació i flux de subministrament d’aigua endavant i inversa en sistemes de tractament d’aigües.
Energia i instal·lacions públiques: control de desviació de vapor/aigua calenta a les xarxes de canonades de calefacció; Commutació d’emergència de múltiples fonts d’aigua en sistemes de protecció contra incendis.
Punts de selecció
Adaptació dels mitjans: 316L Acer inoxidable + segell folrat de fluor és preferit per a líquids altament corrosius; Nivell de pressió: els models convencionals admeten PN 16- PN40 i cal personalitzar les estructures de segell dur per a condicions de pressió alta i alta; Convenient d’operació: el disseny del mànec ha de ser ergonòmic i el parell de rotació ha de ser inferior o igual a 50n · m per reduir la dificultat de funcionament.
