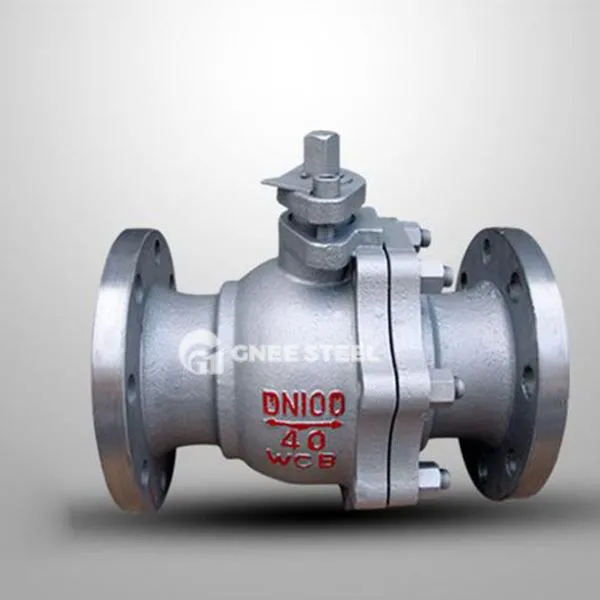

Entrada lateral Vàlvula de bola flotant

La vàlvula de bola flotant d’entrada lateral és un disseny especial de la vàlvula de bola flotant. El seu cos de vàlvula adopta una estructura muntada lateral i entra al sistema de canonades mitjançant una brida lateral o una connexió roscada, que és fàcil d’instal·lar i mantenir.

‌Core Components‌:
‌ Flotant Ball‌: No hi ha cap eix de suport. La pressió mitjana empeny la bola a prop del seient de la vàlvula de sortida per aconseguir el segellat. La superfície de segellat està feta de PTFE o aliatge dur (rang de resistència a la temperatura -196 grau ~ 425 graus);
‌ Coberta de vàlvula d'entrada a la part: es fixa per cargols o pinces, admet el desmuntatge i el muntatge ràpids i és adequat per a escenaris de manteniment freqüents;
‌ Mecanisme de la limitació‌: El solc límit patentat col·labora amb la superfície de suport per evitar que la bola es desplaci excessiu i causi una deformació del seient de la vàlvula, millorant així la vida de segellat.
‌ Mètode de connexió‌:
Entrada lateral de la brida (dn 15- dn800, pn 16- pn64) o entrada lateral roscada (dn 15- dn50), adequat per a requisits de disseny de canonades com ara la indústria química i l'energia.

Principi de treball
‌ Mecanisme de Salvació‌:
La pressió mitjana actua sobre la bola, empenyent-la per avançar cap al seient de la vàlvula de sortida per formar un segell autodenominat;
El seient de la vàlvula adopta una estructura de pre-estrenyiment de la molla per compensar el desgast de la superfície de segellat després de l'ús a llarg termini.
‌ Control de direcció de flux::
La bola gira de 90 graus per aconseguir obertura completa/tancament complet i alguns models suporten l’ajust del flux (l’obertura està relacionada linealment amb el flux);
El disseny d’entrada lateral permet que el fluid entri des del costat del cos de la vàlvula, reduint el coeficient de resistència al flux (el valor CV pot arribar a 60).



Entrada lateral Vàlvula de bola flotant
