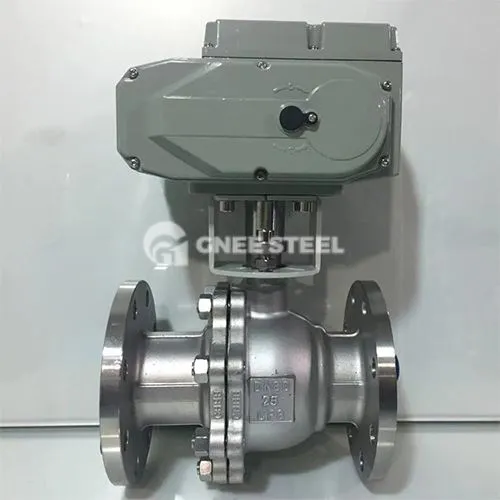

1. Definició bàsica
La vàlvula de bola flotant de diàmetre complet és una mena de vàlvula amb bola com a parts d’obertura i tancament, el diàmetre del forat a través de la bola és exactament el mateix que el diàmetre interior de la canonada, que es troba a una categoria especial de vàlvules de bola flotant i s’utilitza principalment en sistemes de canalització que requereixen una baixa resistència al flux i un flux complet.
Característiques bàsiques:
A través del forat sense reducció: el diàmetre del canal de l’esfera és igual al diàmetre interior del pipeline, reduint la resistència al flux mitjà i evitant la pèrdua de caiguda de pressió.
Estructura flotant: L'esfera es pot traslladar a l'extrem de sortida a pressió mitjana i la superfície de segellat hermètiques a la pressió aconsegueix un segellat de dues vies.
2. L’estructura i el mecanisme de segellat
Composició de l'estructura:
Bola flotant: impulsada per la tija de la vàlvula per girar 90 graus per aconseguir l’obertura i el tancament, la bola no es fixa al cos de la vàlvula i es pot desplaçar axialment al llarg del pipeline.
Anell de segellat de doble seient: cadascun dels extrems d’entrada i sortida està equipat amb un seient resistent (per exemple, PTFE, material de segellat dur de metall), que envolta la bola a través de la precàrrega de la molla.
Muntatge de rodament i segellat: els models d’alta pressió estan equipats amb coixinets addicionals per donar suport a la bola, amb anelles O per reduir la fricció i millorar el segellat.
Principi de segellat:
Quan es tanca, la pressió mitjana empeny la bola per avançar cap al seient de sortida, que juntament amb la precàrrega crea una pressió específica de segellat elevada per evitar fuites.
El disseny de diàmetre complet, a causa del forat a través de la contracció, requereix que el seient de la vàlvula suporti una càrrega més gran, cosa que requereix l’ús de materials de segellat de gran resistència (com el para-polifenilè PPL, el segell dur de metall).
3. L’escena de l’aplicació
Suports aplicables:
El petroli, el gas natural, l’aigua i altres suports no corrosius, així com alguns líquids químics (que cal combinar segons el material de segellat)
Àrees típiques:
Pipeline de llarga distància: el disseny de flux complet garanteix l'eficiència del transport i redueix el consum d'energia de bombament.
Planta química: Els sistemes d’alta pressió (com els reactors sintètics) requereixen segellat bidireccional i resistència a la temperatura (menys o igual a 550 graus) de l’escena.
Equipament energètic: canonades de vapor de centrals tèrmiques, sistemes de transport d'emmagatzematge i transport a baixa temperatura de GNL.
4. Dimensions principals
