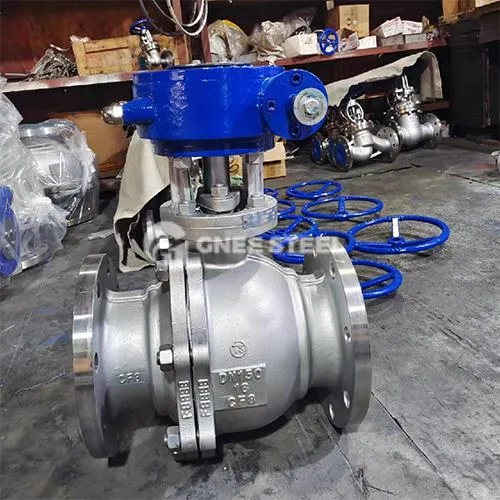

Vàlvula de bola flotant reduïda

1. Definició i estructura bàsica

La vàlvula de bola flotant de diàmetre reduït (o una vàlvula de bola flotant reduïda) és un tipus especial de vàlvula de bola flotant, el diàmetre del forat a través de l’esfera és lleugerament menor que el diàmetre interior del pipeline, cosa que fa que sigui aplicable a situacions en què el control del cabal o l’adaptació a un sistema de canonades amb una diferència de pressió alta.

Característiques bàsiques:

Disseny reduït del forat: el diàmetre del pas de la bola es redueix (normalment 80-90% del diàmetre interior del pipeline) per optimitzar l'estabilitat en condicions diferencials d'alta pressió reduint la zona transversal del flux.

Segellat flotant: la bola es desplaça al seient de la vàlvula a l'extrem de sortida sota la pressió mitjana, formant una pressió específica de segellat i garantint un segellat bidireccional.

2. L’escena de l’aplicació i els avantatges

Camps aplicables:

Sistema de diferència d’alta pressió: com ara estacions reguladores de la pressió del gas natural, canonades de sortida de reactor químic, reducció del disseny pot reduir l’impacte de les fluctuacions de cabal a la superfície de segellat.

Ambient restringit a l'espai: a causa de l'estructura compacta del cos de la vàlvula, és adequat per a escenes amb un espai d'instal·lació limitat.

Avantatges del rendiment:

Estabilitat d’alta pressió: el diàmetre reduït redueix l’impacte directe del medi sobre el seient de la vàlvula, adequat per a condicions d’alta pressió inferior o igual a 32. 0 mPa.

Effectiu: en comparació amb les vàlvules de boles completes, el disseny reduït del forat pot reduir els costos dels materials, alhora que satisfer les necessitats de condicions de funcionament específiques.

3. Comparació amb vàlvules de bola flotant de perforació completa

4. Dimensions principals
