Vàlvula de bola de tres vies pneumàtiques

La vàlvula de boles de tres vies pneumàtiques és una vàlvula automàtica que condueix el nucli de la vàlvula per girar a través de l’aire comprimit per aconseguir un desviament de canonades, confluència o commutació de direcció de flux. Segons l'estructura del canal, es pot dividir en:

‌L Type‌: S'utilitza per canviar dos canals perpendiculars per aconseguir la distribució de flux mitjà.
‌T Type‌: admet la interconnexió de tres canals o tancar qualsevol canal, adequat per a desviaments, confluència i escenaris de commutació de direcció de flux.

Estructura del nucli
‌Pneumàtic Actuador‌:
‌Single-Acting‌: es basa en el restabliment de la primavera, adequat per a escenaris de tancament automàtics quan es perd l’aire.
‌Double-Acting‌: unitat de pressió de l’aire bidireccional, requereix una font d’aire externa per mantenir la posició de la vàlvula.
La pressió de la font de l’aire conductor és la barra 5-7 i els accessoris com els interruptors de límit, els posicionadors i les vàlvules de solenoide es poden equipar opcionalment per aconseguir un control remot.
‌ Nucli de cos i bola:
‌ Valve Body Material‌: acer de fosa, acer inoxidable (com 304/316) o plàstic (escenaris resistents a la corrosió), rang de diàmetre dn {{3} mm, resistència a la pressió 1. 6-6. 4mpa.
‌Ball Core Design‌:
El nucli de bola de tipus L només connecta dos canals verticals, amb una estructura lleugera i un parell baix.
El nucli de boles de tipus T utilitza un segell de quatre places, que pot controlar de manera flexible l'estat de connexió dels tres canals, però requereix un parell de conducció més elevat.
‌ Components de Salvació‌:
‌Soft Seal‌: Politetrafluoroetilè (PTFE) Anell de segell, resistent a la temperatura -30 grau ~ 180 graus, per aconseguir un segellat sense fuites.
SEAL HARD‌: superposició de carbur, resistent a la temperatura elevada fins a 250 graus, adequat per a vapor d’alta pressió o medis corrosius.

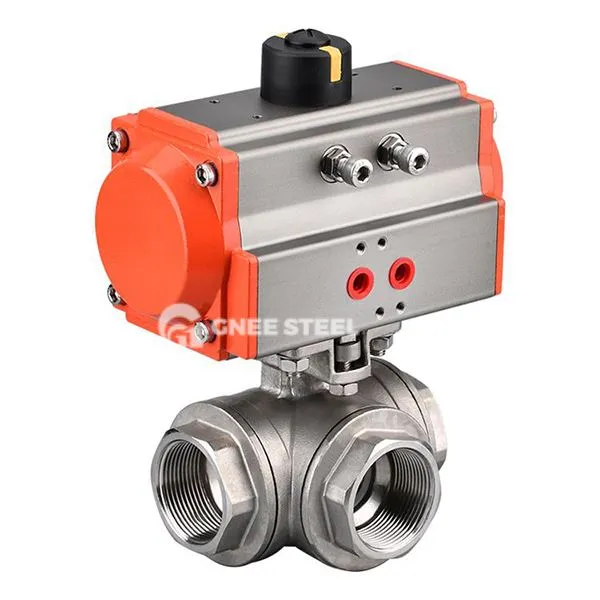

Vàlvula de bola de tres vies pneumàtiques



Avantatges
Sealització: l'estructura de segellat elàstica del seient de la vàlvula a quatre cares aconsegueix fuites zero i pot suportar el buit fins a 6,4MPa d'alta pressió.
‌ Estructura compacta: el disseny integrat de la brida o la connexió roscada redueix el requisit de l’espai d’instal·lació i no requereix que el cos de la vàlvula sigui desmuntat per al manteniment.
‌ Compatibilitat de mitjans de comunicació: adequat per a suports corrosius com ara gas, líquid, vapor i àcid fort/alcali, i el cos de vàlvula polida sanitària compleix els estàndards asèptics alimentaris/farmacèutics.
‌Flexible Control: suporta el posicionador manual, pneumàtic o intel·ligent ({4-20 Entrada del senyal MA) Control de diversos models.

Aplicacions
‌Chemical/Petroli:
Diversió de petroli i gas a alta temperatura (com ara les matèries primeres de la confluència de la vàlvula T), el tall de canonades de vapor d’alta pressió.
‌ Protecció ambiental/tractament de l’aigua:
La dosificació precisa dels reactius i el control de la barreja d’aigües residuals per reduir els residus de reactius químics.
‌ alimentar/farmacèutic:
Distribució de líquids asèptics per evitar la contaminació residual del medi.
‌Energy/HVAC:
Reglament equilibrat de medis calents i freds a la xarxa de calefacció per reduir el consum d’energia en un 15%-20%.
