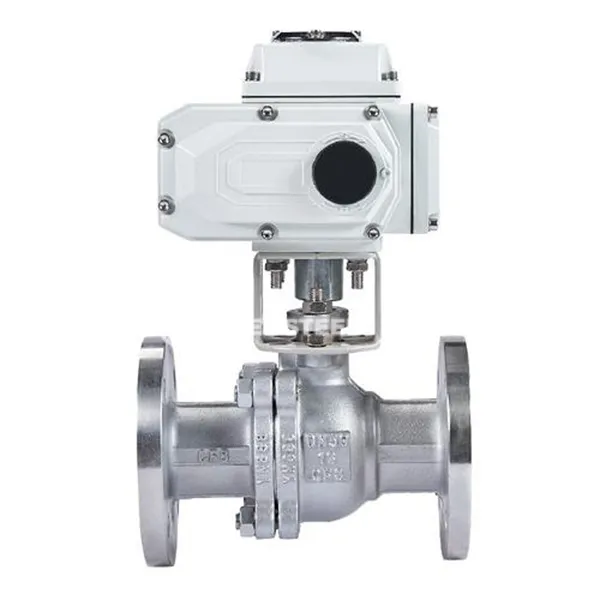

Descripció de la vàlvula de bola operada elèctricament
Una vàlvula de bola elèctrica és una vàlvula automatitzada que condueix la bola per girar a través d’un actuador elèctric per tallar, connectar o ajustar el flux de medis de canonades. Les seves funcions bàsiques inclouen el control remot de la direcció del flux del medi, ajustament de flux precís (com ara les característiques d’ajust lineal de la vàlvula de bola de tipus V) i l’adaptació als requisits d’obertura i tancament de diverses condicions de treball (pressió alta, alta temperatura, medis corrosius).
2. Composició del nucli
Actador elèctric:
Motor integrat, dispositiu de reducció i sistema de control intel·ligent, senyal de commutador de suport (com ara 24V DC) o senyal analògic (4-20 mA) per conduir la tija de la vàlvula per girar.
Alguns models estan equipats amb un motor síncron i un dispositiu de retroalimentació de l'angle permanent per aconseguir 0. 05 Second resposta ràpida i control precís de la posició de la vàlvula.
Valve Body:
Valve Body: Fabricat en acer inoxidable, acer o plàstic, l'estructura es divideix en tipus de brida, tipus d'hòsties o connexió roscada, i el diàmetre cobreix DN15 ~ 250mm.
Ball: La bola estàndard és un disseny de diàmetre complet (la resistència al fluid és a prop d’una canonada recta), i la bola de tipus V aconsegueix un ajust de la proporció de flux a través de ranures especials.
Components de Salvació:
Segell suau de PTFE o segell dur de metall (com el seient de la vàlvula de carbur soldada), oscil·lació de pressió des del buit fins a 6,4mPa, resistència a la temperatura -30 grau ~ 450 graus.
La tecnologia patentada (com l'estructura de compressió de l'anell del segell de goma) pot evitar que el medi penetri a la bretxa entre la bola i la carcassa de la vàlvula, ampliant la vida del servei
Especificació de la vàlvula de boles operades elèctricament
|
DN |
DN50 ~ 500mm (una altra mida del port, indiqueu quan feu la comanda) |
|
Pressió nominal |
1. 0 ~ 1.6mpa (un altre estàndard de pressió, indiqueu quan feu la comanda) |
|
Material corporal |
Ferro dúctil (Q), WCB (C), SS304 (P) |
|
Material de segell |
NBR (x1), NR (x2), EPDM (x3), fpm (x4) |
|
Temperatura mitjana. |
W1: -20 ~ 80 graus, w2: -20 ~ 150 graus |
|
Mode de connexió |
Brida, hòstia |
|
Actuador pneumàtic |
Sèrie JLAT, sèrie JLAW, sèrie JLGT, Sèrie actuadora importada |
|
Mode d'acció |
Actuació de doble actuació, una única actuació normalment tancada, una actuació única normalment oberta |
|
Actuador elèctric |
Sèrie JLA, Sèrie JLB, Sèrie Actuadora LMPORTED |
|
Mode de control |
Tipus de commutació estàndard, tipus de regulació integral, tipus de commutador integral, tipus de bus de camp |
Vàlvula de boles operades elèctricament
Aplicacions
Químic i energia:
Control de vapor a alta temperatura: les vàlvules de bola de segellat de 450 graus s’utilitzen per a canonades de sal fos o commutació de calor del reactor.
Gestió de suports corrosius: els cossos de vàlvules de plàstic (com PTFE) són adequats per a sistemes de lliurament d’àcids i alcalins forts.
Tractament de l’aigua i protecció ambiental:
Dosió de precisió: Les vàlvules de boles de tipus V redueixen els residus de drogues mitjançant la regulació del flux lineal.
Aliments i productes farmacèutics:
Producció asèptica: el cos de la vàlvula polit de miralls i el disseny de l’angle mort compleixen els estàndards d’higiene GMP.
Aeroespacial:
Lleuger i fiabilitat: les vàlvules de bola en miniatura (diàmetre inferior o igual a DN15) s’utilitzen en sistemes de combustible o hidràulic i poden suportar les diferències de vibració i temperatura extremes.
