Vàlvules de bola muntades amb Trunnion de Trunnion

La vàlvula de bola Trunnion de la brida és una vàlvula en la qual la part d'obertura i tancament (bola) és impulsada per la tija de la vàlvula i gira al voltant de l'eix de la tija de la vàlvula. Aquesta vàlvula s’utilitza generalment per controlar el flux de fluid a la canalització i es pot obrir o tancar girant 90 graus.

‌ Estructura de fàbrica‌

‌ Cos i bola de Valve: el cos de la vàlvula està fabricat majoritàriament en acer colat (WCB), acer inoxidable (304/316L) o acer forjat, i la superfície de la bola és d’aliatge dur per millorar la resistència al desgast.
La bola es fixa per coixinets superior i inferior per evitar que la pressió mitjana empenyi la bola per moure’s i reduir el parell de funcionament.
‌ Components de Salvació‌:
Disseny de seients de la vàlvula directe: dos seients de vàlvula independents es troben a banda i banda de la bola, donant suport a un segellat bidireccional i aïllament mitjà.
‌ Estructura resistent a la prova‌: En cas d'incendi, l'anell de segellat a prova de foc forma un segell metàl·lic amb la bola, que compleix la norma API 607.

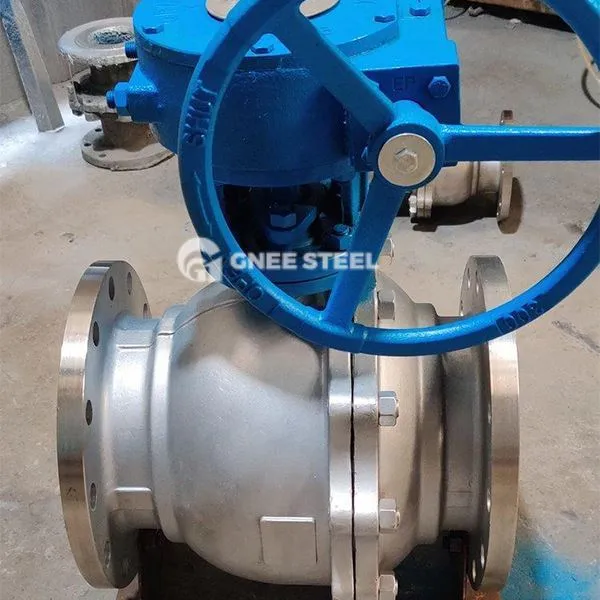

Vàlvules de bola muntades amb Trunnion de Trunnion



Aplicacions
Pipelines de llarga distància: petroli de gran diàmetre (DN 600+) petroli i gas, canonades d'aigua, adequades per a entorns d'alta pressió per sobre de la classe 600.
Petroquímic: reactors d’alta pressió, canonades de vapor d’alta temperatura i control de mitjans corrosius.
Equipament industrial: sistemes de caldera, transport de purins que contenen partícules i canonades de protecció contra incendis.
Recomanacions de selecció i manteniment

Punts de selecció
Es prefereix els escenaris d’alta pressió: el cos de vàlvula d’acer forjat + el segell dur (com l’aliatge d’estellit).
Medis corrosius: 316L Cos de vàlvula d’acer inoxidable + anell de segell de fluorubber.
Requisits de protecció contra incendis: el disseny de l'anell de segell de protecció contra incendis ha de complir els estàndards API 607.
Recomanacions de manteniment
LUBRICACIÓ REGULA: Injecteu greix a alta temperatura a la tija de la vàlvula i el suport cada 6 mesos per evitar l’embolcall.
Detecció de segells: comproveu el desgast del seient de la vàlvula cada any en condicions d’alta pressió i substituïu l’anell de molla o segell a temps.
