Descripció de vàlvules de bola pneumàtica
La vàlvula de bola pneumàtica consisteix en un cos de vàlvula de bola i un actuador pneumàtic. La tija de la vàlvula és impulsada per l’aire comprimit per girar 90 graus, cosa que condueix la pilota a obrir -se i tancar -se, realitzant un tall ràpid o control de flux. La seva estructura bàsica inclou:
Bola i segell: la superfície de la bola i el seient de la vàlvula estan segellats amb carbur o materials elàstics (com PTFE), i el nivell de fuites pot arribar a nivell ANSI VI;
Configuració de l’actuador: l’actuador pneumàtic admet AC22 0 v/380V d’alimentació, amb la velocitat de commutació més ràpida de 0,05 segons/temps, i és adequada per al control remot PLC/DCS.
Especificació de vàlvules de boles pneumàtiques
|
Rang de mida
|
1/2 "~ 8", dn15 ~ dn200
|
|
Pressió operativa
|
1.6MPA
|
|
Mode de control
|
OF OFF Type / Modulant Type
|
|
Tensió opcional
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Material corporal
|
Acer inoxidable
|
|
Material nucli
|
Acer inoxidable
|
|
Material de segellat
|
EPDM, PTFE
|
|
Material mare
|
Acer inoxidable
|
|
Estructura
|
Vàlvula de bola de 2 vies
|
|
Tipus de connexió
|
Brida
|
|
Suports aplicables
|
Control de l’aigua, l’aire, el gas, el petroli, el líquid, el vapor
|
|
Accessoris opcionals
|
Protectors de més parell, escalfador de deshumidificació, acoblament d’acer inoxidable i jou
|
|
Aplicació
|
Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, química, tèxtil, farmacèutica, polpa i paper, mineria,
Indústries de caldera i elèctrica
|

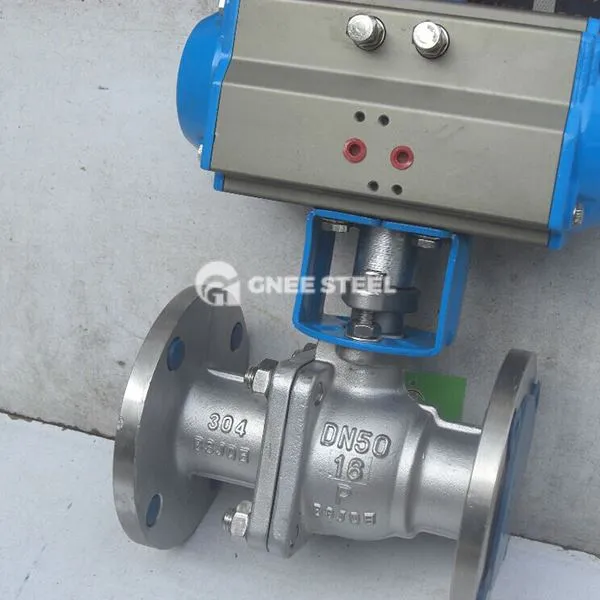

Vàlvules de bola pneumàtica
Avantatges:
Obertura i tancament ràpid: 9 0 La rotació de graus pot aconseguir obertura/tancament complet en 0,05 segons, i l'eficiència de tancament d'emergència és alta;
Baixa resistència al flux: disseny de diàmetre complet, la resistència al fluid és a prop de la secció de canonades rectes, reduint el consum d’energia de bombament;
Resistència a la corrosió: acer inoxidable (304/316) Combinació del cos de vàlvules i del segell fluororubber, adequat per a medis corrosius com àcid, alcali i dissolvents orgànics.
Aplicacions
Química i petroli: control de petroli i gas que contenen sofre, líquids altament corrosius (com l’àcid sulfúric, el clor i l’alcali);
Farmacèutica i aliments: les vàlvules de boles d'acer inoxidable sanitàries s'utilitzen per al transport de líquids asèptics, complint els estàndards de neteja GMP;
Electricitat i metal·lúrgia: tancament ràpid de canonades d’alta pressió de vapor d’alta temperatura (menys o igual a 425 graus) i suports que contenen cendra.
