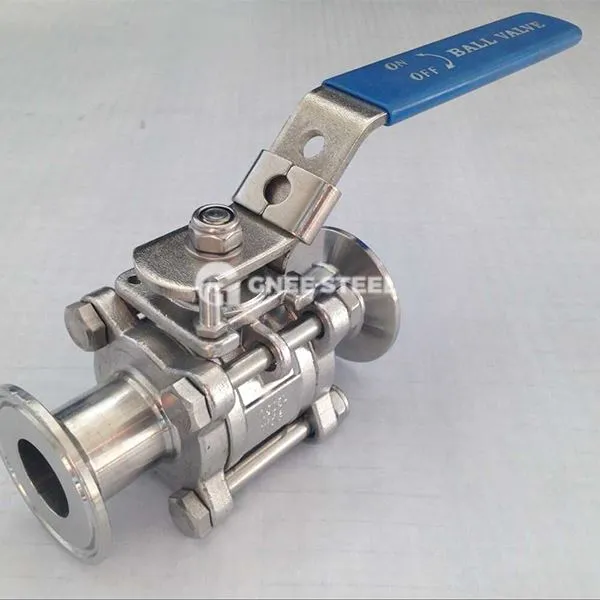

3- Vàlvules de bola de peça

La vàlvula de boles de tres peces té una estructura modular, un manteniment ràpid i un nivell de segellat elevat com a avantatges bàsics i és adequat per a la indústria química, el tractament de l’aigua i altres escenaris. La selecció ha de tenir en compte de forma exhaustiva la corrosivitat del medi, el rang de temperatura/pressió i l'estàndard de connexió i coincidir amb el material d'acer inoxidable o de carboni.

3- peçaRoscatDescripció de les vàlvules de bola

La vàlvula de bola de tres peces consisteix en un cos de vàlvula, una coberta de vàlvula i un cos de vàlvula intermèdia. Està connectat al pipeline a través de fils (fils interns o fils). La bola gira 90 graus al voltant de la tija de la vàlvula per obrir i tancar el medi o ajustar el cabal. És adequat per a condicions de treball netejadores o de baixa pressió a la pressió.

La seva estructura bàsica inclou:

Disseny de tres peces: el cos de la vàlvula es divideix en fundes de vàlvules esquerre i dret i un cos de vàlvula intermedi, fàcil de desmuntar i mantenir, i es pot substituir ràpidament l’anell de segellat;
‌Threaded Connection‌: Utilitza fils interns (com DN 15- DN100) o interfícies roscades, adequades per a escenaris d'instal·lació compactes, i la superfície de segellat es fixa directament a la canalització;
‌Ball i segell‌: la superfície de la bola està polida (ra menys o igual a 0.

3- peçaRoscatEspecificació de les vàlvules de bola

Complicació estàndard:

Gruix de la paret del cos: EN 12516-1/2/3

Roscat: BS 21 (bsp)/bspt/iso 228-1 g/din 2999/iso 7-1 rp

Soldadura Butt: B 16.25

Soldadura Socket: B 16.11

Material del cos: WCB, CF8, CF8M

Prova de pressió: EN 12266 o API598

Especificació:

Connecació final: soldadura roscada, soldadura, soldadura de soca

Pressions de treball: 1/2 "~ 2" 1000 psi 2-1/2 "~ 4" 800 psi

Temperatura: -20 a 180 graus

Característiques i avantatges

Avantatges estructurals:
Baixa resistència al flux: disseny de diàmetre complet, resistència al fluid a prop de la secció de canonades rectes, adequada per a escenaris de flux alt;
Obertura i tancament ràpid: operació de rotació de 90 graus, suporta unitat manual, pneumàtica o elèctrica, un temps de resposta inferior o igual a 1 segon.
Paràmetres de rendiment:
Interval de pressió: pn1. 0 ~ pn25 (model de segell dur), adequat per a canonades de pressió mitjana i alta;
Adaptació de la temperatura: -20 grau ~ 180 graus (segell suau), el segell dur pot arribar als 300 graus.
Manteniment convenient:
L’estructura de tres peces es pot separar i desmuntar i es pot substituir el seient de la vàlvula o l’anell de segellat sense eines especials.

3- peçaRoscatVàlvules de bola

‌ Puntsky Points per a la selecció‌:

‌Medium Característiques‌: Trieu esfera de segells durs o de revestiment aliatge quan contenen partícules, i el segell suau és adequat per a un líquid net; ‌

Standard de connexió‌: Confirmeu que l'especificació del fil (com NPT, BSP) coincideix amb el pipeline per evitar fuites; ‌

Mode de la unitat‌: Els escenaris d’operació d’alta freqüència requereixen actuadors pneumàtics (AC220V/380V) o dispositius elèctrics a prova d’explosió‌.
