Descripció de la vàlvula de bola de brides de dues peces
La vàlvula de bola de brida de dues peces és una vàlvula composta per un cos de vàlvula principal i un cos de vàlvula auxiliar connectat per brides. La bola gira al voltant de la línia central del cos de la vàlvula per aconseguir un control mitjà d’obertura i tancament. És adequat per als sistemes de canonades industrials per controlar el flux de líquids, gasos i vapor. Té una estructura compacta, un segellat fort, una flexibilitat convenient d’instal·lació i manteniment i s’utilitza àmpliament en condicions de pressió mitjana i baixa.
Funcions
Rendiment de Sealing: La bola i el seient de la vàlvula es corresponen amb una alta precisió per aconseguir una fuga zero (nivell de segellat estàndard ANSI). Operació Conconvenient: S'obre i es tanca el funcionament manual girant el mànec de 90 graus, i també es pot equipar amb actuadors pneumàtics/elèctrics per al control automàtic. Corrosió Resistència: El material del cos de la vàlvula es pot seleccionar entre 304/316 acer inoxidable, acer de carboni o acer d’aliatge i és adequat per a diversos medis (com aigua, oli, àcid i líquids alcalins). Resistència del flux de baixada: l'estructura de diàmetre redueix la pèrdua de pressió de líquids i redueix el consum d'energia del sistema.
Especificació de la vàlvula de boles de brides de dues peces
Temperatura aplicable:-20ºC ~ 150 ºC
Materials principals:WCB/CF8/CF8M/CF3/CF3M
Mitjà aplicable:Aigua / Oil / Gas / Causticitat Mitjà
Qualificació de pressió:Pn 16- pn125, 150lb -6000 lb
Gamma de mida:1/2 "~ 12" (dn 15- dn300)
Material principal:
| Article | Part | Material | ||
| 1 | Cos | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Seient de bola | PTFE/RPTFE/PPL | ||
| 3 | Pilota | 316 | 304 | 201 |
| 4 | Junta corporal | PTFE | ||
| 5 | Tapa | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Tija | 316 | 304 | 201 |
| 7 | Rentadora d'empenta | PTFE | ||
| 8 | Embalatge de tija | PTFE | ||
| 9 | Femella de glàndula | 304 | ||
| 10 | Mànec | 201/WCB | ||
| 11 | Rentadora de molla | 304 | ||
| 12 | Nou | 304 | ||
| 13 | Coberta de mànec | Plàstic | ||

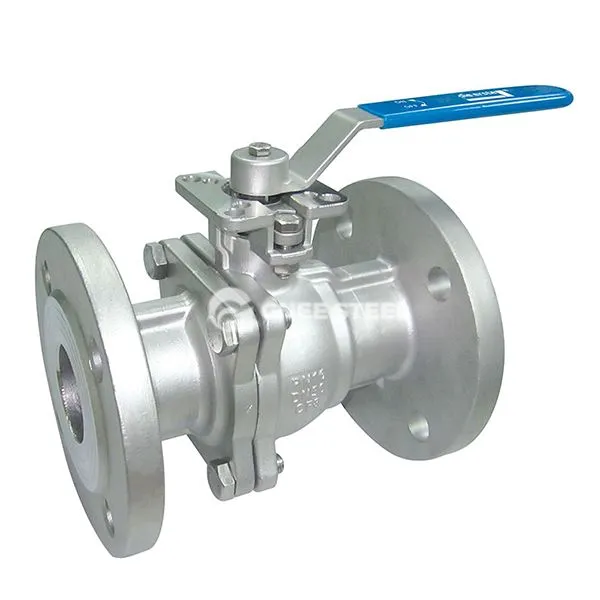

Vàlvula de bola de brides de dues peces
Aplicacions
Sistemes de canonades industrials: control de mitjans en indústries com ara petroquímics, tractament de l’aigua i processament d’aliments.
Escenaris d’alta pressió: connexió normalitzada mitjançant extrems de la brida (recolzant ANSI, DIN, GB i altres estàndards) per satisfer els requisits de canonades d’alta pressió.
Control de l’automatització: els actuadors pneumàtics responen ràpidament i són adequats per a condicions de treball que requereixen obertura i tancament freqüents o control remot.
