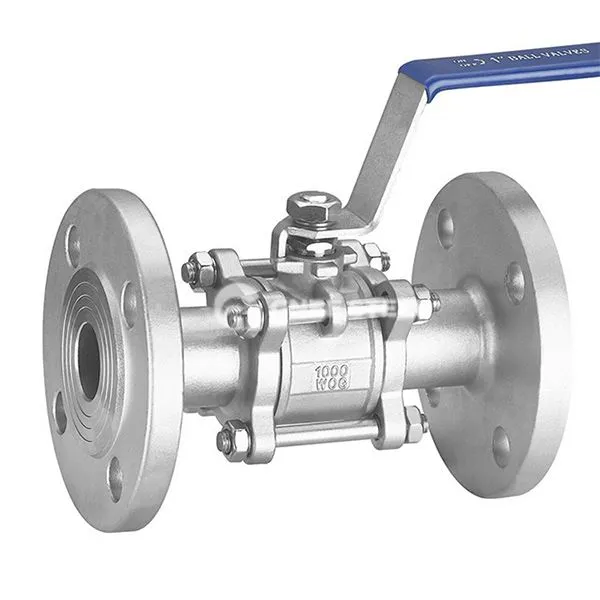

Vàlvula de boles brides de 3 pc

La vàlvula de boles brides de tres peces és una mena de vàlvula industrial amb estructura cargolada de tres components, que està connectada amb la canalització a través de la brida per aconseguir un tall eficient i un control de flux del fluid. Les seves característiques bàsiques són les següents:

Composició estructural

Estructura del cos de la vàlvula de tres components

Els capants esquerre i dret: acer de fosa (WCB) o acer inoxidable (CF8M), connectat amb el cos de la vàlvula intermèdia a través de cargols;

Cos de la vàlvula intermèdia Cos intermedi: embolica el conjunt de boles i segells, que es pot desmuntar per separat per al manteniment.

Sistema d’actuació del segell

Bola: Disseny de diàmetre complet (diàmetre igual amb canonades), tractament d’enduriment superficial per millorar la resistència al desgast;

Seient flotant: Estructura prèvia de la molla, a pressió mitjana, pressioneu automàticament la bola per aconseguir bidireccionals. Seient flotant: estructura precàrrega de molla, compressió automàtica de la bola a pressió mitjana per aconseguir un segellat bidireccional;

Tija: Disseny anti-ejecció de muntatge inferior, caixa d’embalatge mitjançant compressió de molla de grafit flexible + disc.

Interfície de connexió de brides

S'ajusta a ANSI, DIN i altres brides estàndard, cobreix la pressió PN16 ~ PN64 (classe 150 ~ 400).



Vàlvula de boles brides de 3 pc



Funcions

Manteniment desmuntable

L’estructura de tres peces permet l’eliminació en línia del capó i la substitució de segells sense desconnectar el pipeline.

Baixa resistència al flux i circulació eficient

Coeficient de resistència del flux de disseny complet de perforació inferior o igual a 0,08, pèrdua de flux proper a zero.

Àmplia gamma d'aplicabilitat

Interval de temperatura: -29 grau ~ 350 graus (segell suau) / -196 grau ~ 550 graus (segell dur de metall);

Medi aplicable: aigua, oli El medi d’aplicació: solucions d’aigua, oli, àcid i alcali i suports especials com l’oxigen i l’etilè.

Obrió ràpida i maniobra de tancament

Rotació de 90 graus per assolir els actuadors d'obertura/tancament complet, de suport manual, pneumàtics o elèctrics.

Aplicacions

• Producció química: Control d’importació i exportació del reactor, transport de medis corrosius (àcids/alcali);
• Pipeline d'energia: recollida i transmissió de petroli i gas, Estació de GNL Pipeline d'alta pressió;
• Sistema de tractament d’aigües residuals d’equips de protecció ambiental, canalització de dessalinització de l’aigua de mar;
• Alimentació i farmacèutica: control de líquids asèptic (amb cos de vàlvula polida sanitària).
