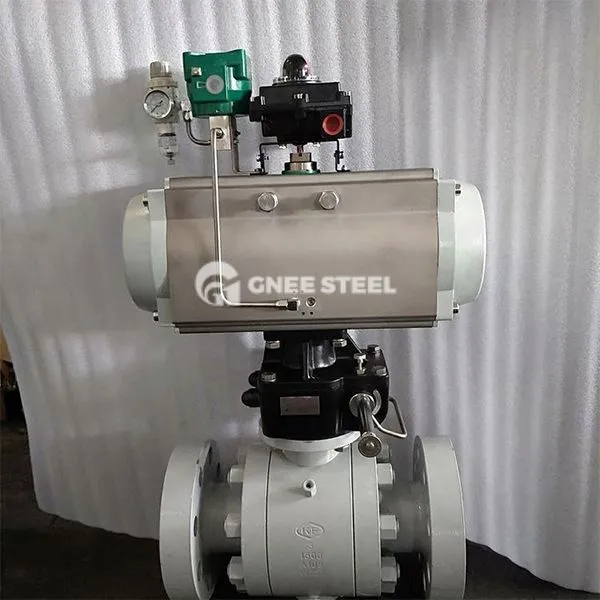

Alta pressió2- formesDescripció de les vàlvules de bola
La vàlvula de boles de dues vies d'alta pressió està especialment dissenyada per a un control mitjà d'alta pressió. Adopta un cos de vàlvula de dues peces (cos principal de la vàlvula + cos auxiliar) i una estructura de connexió de brida. El medi s’obre i es tanca o la direcció del flux es controla girant el grau 9 0. És adequat per a escenaris d’alta pressió de classe 150 ~ 2500LB (PN1.0 ~ PN420).
L’estructura bàsica inclou:
Split Valve Body: Els cossos de vàlvula principal i auxiliar estan connectats per cargols o brides, cosa que és convenient per al manteniment de desmuntatge i la substitució del segell;
Designació de boles de floració/fix:
Flotant Ball: La pressió mitjana empeny la bola per prémer l’anell de segellat, adequat per a pressió mitjana i baixa (inferior o igual a PN25);
Ball fixed: la bola es fixa per les tiges de la vàlvula superior i inferior, i el seient de la vàlvula està tancat flotant, adequat per a la pressió ultra alta (superior o igual a PN420);
Forma de seal: segell de carbur (resistent a la temperatura a 425 graus), segell suau de PTFE (inferior o igual a 180 graus), el nivell de fuites assoleix el nivell ANSI VI.
Alta pressió2- formesEspecificació de les vàlvules de bola
|
DN |
DN15 ~ 200mm |
|
Pressió nominal |
1.6 ~ 42MPA (Altres estàndards de pressió, indiqueu quan feu la comanda) |
|
Material corporal |
WCB (C), SS304 (P), SS316 (R) |
|
Material de segellat |
Ptfe (f), ppl (ppl), metall dur (h), aliatge dur (y) |
|
Temperatura mitjana. |
W2: -20 ~ 150 graus w3: -20 ~ 250 graus w4: -29 ~ 425 graus |
|
Mode de connexió |
Brida, soldadura de cul, fil femení |
|
Actuador pneumàtic |
Sèrie JLAT, sèrie JLAW, sèries actuadores de LMPORTED |
|
Mode d'acció |
Actuació de doble actuació, una única actuació normalment tancada, una actuació única normalment oberta |
|
Actuador elèctric |
Sèrie JLA, Sèrie JLB, Sèrie Actuadora LMPORTED |
|
Mode de control |
Tipus de commutació estàndard, tipus de regulació lntegral, tipus d’interruptor integral, tipus de bus de camp |
Alta pressió2- formesVàlvules de bola
Exemples d'aplicació i model
Petroquímics: controlen olis i àcids a alta temperatura i alta pressió (com Q41F -16 vàlvula de bola d'acer inoxidable); Energia i potència: canonades de vapor i sistemes de caldera (com ara vàlvules de bola de gran pressió pneumàtica de la sèrie BKH); Sistema hidràulic: commutació de circuits d’oli hidràulic (com ara la vàlvula de bola d’acer a alta pressió de tipus KHB); Medis especials: gasos corrosius (com ara la combinació d’acer inoxidable 316L + segell de carbur).
Punts de selecció i instal·lació
Recomanacions de selecció: escenaris de pressió de High: Prioritzeu l'estructura de boles fixes + segell de carbur, adequat per a l'obertura i el tancament freqüents i les càrregues d'impacte; Corrosive Media: Seleccioneu el cos de vàlvula d’acer inoxidable 316/316L o la superfície de níquel; estàndard de fllança: coincideix amb les especificacions de la brida de canonades (com ASME B16.5, HG/T20592). Especificacions d’instal·lació:
Els cargols de la brida s’han d’apretar simètricament per evitar la deformació del cos i les fuites de la vàlvula;
L’espai de funcionament de la tija de la vàlvula (superior o igual a 90 graus) s’ha de reservar i l’actuador pneumàtic/elèctric s’ha d’estar equipat amb un interruptor límit.
