El principi de funcionament de la vàlvula de bola d'acer forjat és obrir o tancar la vàlvula girant la tija de la vàlvula. Normalment és una vàlvula de bola de pas total amb un interruptor d'angle de 90-graus. És lleuger, de mida petita, es pot convertir en un gran diàmetre, té un segellat fiable, una estructura senzilla i un manteniment convenient. La superfície de segellat i la superfície esfèrica sovint es troben en estat tancat i no són fàcilment erosionades pel medi. S'utilitza àmpliament en diverses indústries. Classificació de la vàlvula de bola d'acer forjat: vàlvula de bola d'acer forjat a baixa pressió, vàlvula de bola d'acer forjat d'alta pressió.
Especificació de la vàlvula de bola d'acer forjat API
Construcció -Bola flotant/muntada en tronc
Material del cos -Acer inoxidable forjat i acer al carboni
Seient -Suau o metall a metall
Interval de mides -DN15-DN600
Finalitzar la connexió -Brida, SW, BW, Rosques
Classificació de pressió -Classe 150-2500, PN16-420 o igual
Estàndard -Disseny segons ASME B16.34, DIN3202, API 6D, dimensió de brida segons ASME B16.5, EN 1092-1, soldadura de sòcol a ASME B16.11, soldadura a tope a ASME B16.9, cara a cara compleix ASME B16.10, EN558, Inspecció i proves segons API598, EN 12266-1, API 6D
Rang de temperatura --20 graus F - 302 graus F (PTFE) i -50 graus F a +500 graus F (seients metàl·lics)

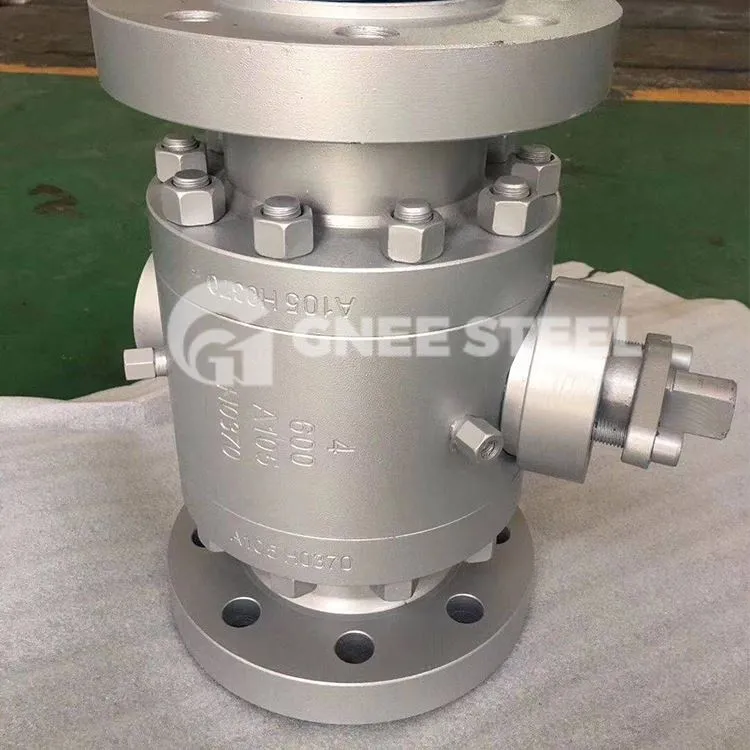

vàlvula de bola de forja
Especificacions principals de rendiment
|
pressió de prova (Mpa) |
Pressió nominal (Mpa) |
Nivell de pressió (classe) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Prova de força |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Prova de segellat |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Prova hermètica |
0.5-0.7 |
||||||||||||
| Temperatura de funcionament |
PTEE Menor o igual a 150 graus PPL E Menor o igual a 300 graus Fibra de carboni Menor o igual a 350 graus |
||||||||||||
| Mitjans de comunicació aplicables |
C: Aigua, oli, vapor P: Àcid nítric (temperatura inferior o igual a 200 graus) R: Àcid acètic (temperatura inferior o igual a 200 graus) |
||||||||||||
