La vàlvula de bola muntada en muñón és una nova generació de vàlvules de bola d'alt rendiment, adequada per a canonades de llarga distància i canonades industrials generals. La seva força, seguretat i resistència a entorns durs es van considerar especialment durant el disseny, i és adequat per a diversos mitjans corrosius i no corrosius. En comparació amb la vàlvula de bola flotant, quan funciona, la força generada per la pressió del fluid abans de la vàlvula de la bola es transmet completament al coixinet i la bola no es mourà cap al seient de la vàlvula, de manera que el seient de la vàlvula no serà sotmesa a una pressió excessiva. Per tant, la vàlvula de bola muntada en el muñón té un parell petit, una petita deformació del seient, un rendiment de segellat estable i una llarga vida útil, que és adequada per a ocasions d'alta pressió i de gran calibre. El conjunt avançat de pre-seient de molla té característiques d'auto-estrenyiment per aconseguir un segellat aigües amunt. Cada vàlvula té dos seients de vàlvula, que es poden segellar en cada direcció, de manera que no hi ha cap restricció de flux durant la instal·lació i és bidireccional. Aquesta vàlvula s'instal·la generalment horitzontal.
Especificació de la vàlvula de bola muntada en muñón
Estàndards de disseny: ASME B16.34, API 6D i BS EN ISO 17292
Brides finals: ASME B16.5
Cara a cara: ASME B16.10
Estàndard de prova: API 598, API 6D
Connexions finals: brida de cara elevada (ASME B16.5, EN 1092-1)
Junta de tipus anell (ASME B16.5)
Soldadura a tope (ASME B16.25)
Soldadura de socket
Gamma de mides: Tipus de muntatge de muñón (TMBV): DN 50 a DN 900 (2" a 36")
Classe de pressió: Tipus flotant: PN 10, PN 16, Classe 150 a Classe 2500
Tipus muntat en muñón (TMBV): Classe 150 a Classe 1500
Operacions: Manual: eix nu, palanca i caixa de canvis
Automatismes: actuadors elèctrics, pneumàtics i hidràulics

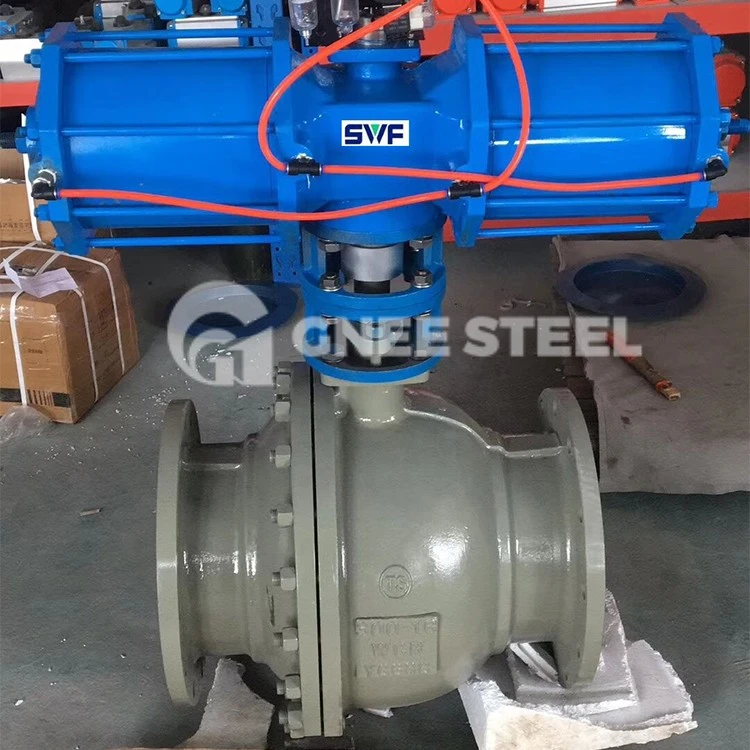

Vàlvula de bola tipus trunnion API 6D
