Descripció de la vàlvula de bola forjada de la brida
La vàlvula de bola forjada de la brida és una vàlvula de bola que el cos de la vàlvula es forma mitjançant el procés de forja i es connecta a la canalització a través de la brida . La bola és impulsada per la tija de la vàlvula per girar 90 graus per adonar-se de control fluid
Característiques estructurals
Estructura del cos de la vàlvula d'acer forjat
El cos de la vàlvula està forjat amb acer forjat d’alta resistència (com l’acer al carboni ASTM A105, l’acer inoxidable F304/F316), amb una estructura densa i una capacitat de resistència i una capacitat de pressió significativament millor que la vàlvula de cola;
La interfície de la brida compleix la norma ASME B16 . 5, es fixa a la canalització per cargols, té un segellat fiable i és fàcil de desmuntar i mantenir.
Enfortiment dels components del nucli
Ball: tractament d’enduriment superficial (com ara la superfície del carbur), l’estabilitat resistent al desgast i resistent a la corrosió, alta estabilitat en ús a llarg termini;
Seat de la vàlvula: segell de metall opcional (acer inoxidable + greix de segellat) o segell suau (PTFE/PEEK) per satisfer les necessitats de diferents suports;
Tija de vàlvula: disseny anti-blowout, directament connectat a l’actuador (manual/pneumàtic/elèctric), un parell de conducció baixa .
Disseny de canals de flux de fila completa
El canal de flux és coherent amb el diàmetre interior del pipeline, amb una pèrdua de pressió extremadament petita (coeficient de resistència al flux ≈ 0 . 05), adequat per al lliurament de flux gran.
Especificació de la vàlvula de bola forjada de la brida
Qualificació de pressió: classe 150 a classe 2500 (fins a PN420);
Gamma de diàmetre: DN15 a DN300 (1/2 "a 12");
Límit de temperatura:
Tipus estàndard: -29 grau a +200 grau (seient de vàlvula ptfe);
Tipus estès: -196 grau a +540 grau (segell dur metall);
Mètode de connexió: brida (ASME B16 . 5), soldadura de cul (ASME B16.25).

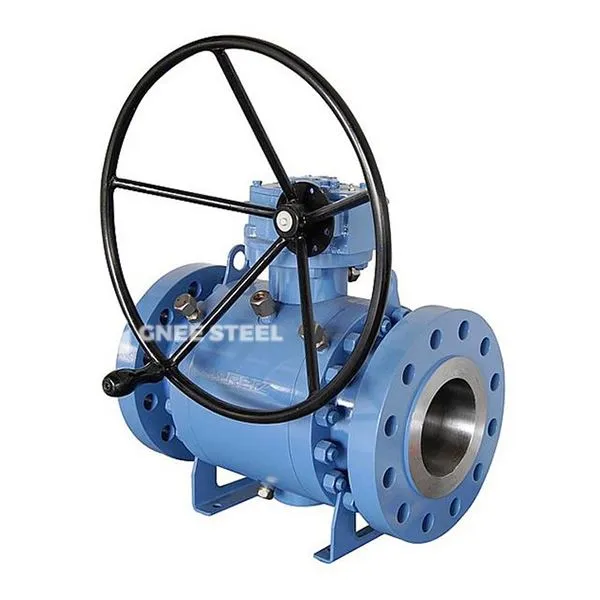

Vàlvula de bola forjada de la brida
Avantatges
Capacitat de suport de pressió-alts de la ULLTRA: Classe 2500 (42MPa) no té deformació en condicions de pressió elevada i la seguretat és un 50% superior a la del cos de la vàlvula fosa;
Resistent a temperatures extremes: la solució de segellat dur metall suporta la temperatura alta de 540 graus o -196 grau fred profund;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 vegades;
Cost de manteniment baix: l'estructura modular suporta la substitució ràpida dels segells, reduint el temps d'inactivitat en un 70%.
Aplicacions
Petroli i gas natural: equips de capçalera de petroli i gas a alta pressió (classe 2500), punts de tall clau de les canonades de petroli;
Energia i potència: canonades supercrítiques de vapor (menys o iguals a 540 graus), sistemes de refrigeració d’energia nuclear;
Productes químics especialitzats: medis fortament corrosius (com ara àcid sulfúric concentrat, clor líquid), reactors de polimerització d’alta pressió;
Enginyeria freda profunda: Estació de liquidació de lng (-162 grau de transport de nitrogen líquid) .
