API 600 és un estàndard per a vàlvules de comporta d'acer desenvolupat per l'American Petroleum Institute (API). El seu nom complet és "Vàlvules de compuerta d'acer - Extrems de soldadura a tope i brides-, capó cargolat". Aquesta norma especifica els requisits de disseny, materials i proves per a les vàlvules de compuerta d'acer utilitzades a les indústries del petroli, del gas i relacionades, i és una especificació tècnica important en el camp de la fabricació de vàlvules. En entorns de medis corrosius, l'API 600 proporciona especificacions tècniques clares per a la selecció de materials i els límits de corrosió de diversos components de la vàlvula, assegurant un funcionament fiable a llarg termini de les vàlvules en condicions dures.
Sol·liciteu un pressupost ràpidper a vàlvules API 600|Preus competitius i enviament global
Especificacions de la vàlvula API 600
| Categoria | Requisits tècnics | Estàndards de referència |
| Estàndard de disseny | Disseny de vàlvula de compuerta d'acer fos de capó cargolat (BB). | API 600 / ISO 10434 |
| Pressió{0}}Clasificacions de temperatura | Relació entre classes de pressió i límits de temperatura | ASME B16.34 |
| Dimensions cara{0}}a-cara | Distància{0}}extrem-del cos de la vàlvula | ASME B16.10 |
| Dimensions de la brida | Mides de brida i perforació per a NPS 2" - 24" | ASME B16.5 |
| Brides de gran diàmetre | Mides de brida i perforació per a NPS 26" i superiors | ASME B16.47 Sèrie A/B |
| Extrems de-soldadura a tope | Dimensions per a les-preparacions/soldes d'extrem de soldadura a tope | ASME B16.25 |
| Prova de pressió | Proves de carcassa, tancament (segellat) i seient posterior | API 598 |
Materials del capó per a vàlvules API 600
| Grup de materials | Denominació ASTM | Condicions del servei |
| Acer al carboni | A216 WCB | Mitjans-no corrosius; temperatures que oscil·len entre -29 graus i 425 graus. |
| Acer al carboni a -baixa temperatura (LTCS) | A352 LCB / LCC | Servei de baixa-temperatura, capaç de funcionar fins a -46 graus . |
| Acer d'aliatge | A217 WC6 / WC9 | Vapor d'alta-temperatura o mitjans corrosius; temperatura màxima de fins a 593 graus. |
| Acer inoxidable | A351 CF8 / CF8M | Entorns altament corrosius o servei criogènic (temperatura ultra-baixa). |
| Dúplex d'acer inoxidable | A890 4A / 5A | Entorns corrosius greus, com ara medis amb alt-clorur i aigua de mar. |
API 600 Pressure-Taula de classificació de temperatura
| Classe ASME | Pressió de treball (temp. ambient) | Aplicacions típiques |
| Classe 150 | 285 PSI / 19,6 bar | Línies-de serveis públics de baixa pressió |
| Classe 300 | 740 PSI / 51,1 bar | Processament estàndard de la refineria |
| Classe 600 | 1480 PSI / 102,1 bar | Vapor/hidrocarburs{0}}alta pressió |
| Classe 1500 | 3705 PSI / 255,3 bar | Servei crític{0}}d'alta pressió |
| Classe 2500 | 6170 PSI / 425,5 bar | Condicions HPHT extremes |
Classe de pressió de la vàlvula API 600 i rang de mida
| Classe de pressió | Interval de mides (NPS) | Connexions extremes comunes |
| Classe 150 | 1" – 72" | RF (cara elevada)/BW (soldadura a tope) |
| Classe 300 | 1" – 60" | RF (cara elevada)/BW (soldadura a tope) |
| Classe 600 | 1" – 48" | RF / RTJ (unió tipus anell) / BW |
| Classe 900 | 2" – 36" | RTJ (unió tipus anell) / BW |
| Classe 1500 | 2" – 24" | RTJ (unió tipus anell) / BW |
| Classe 2500 | 2" – 12" | RTJ (unió tipus anell) / BW |
API 600 vs.Vàlvules de comporta API 603
| Element de comparació | Vàlvules API 600 | Vàlvules API 603 |
| Nom estàndard | Vàlvules de compuerta d'acer - Extrems de soldadura amb brides i a tope-, capells cargolats (Heavy Duty) | Vàlvules de compuerta de capó cargolats-resistents a la corrosió (Servei lleuger) |
| Materials primaris | Acer al carboni i acer aliat(p. ex., WCB, LCC, WC6, WC9) | Acer inoxidable i alts aliatges(p. ex., CF8, CF8M, CF3M, dúplex) |
| Gruix de paret | Gruix de paret pesat: Proporciona una resistència superior i una gran capacitat de corrosió. | Gruix de paret lleuger: segueix els requisits mínims de ASME B16.34. |
| Tolerància a la corrosió | S'inclou una assignació important per a entorns erosius i d'alt{0}}desgast. | Mínima a zero (depèn de la resistència inherent de l'aliatge). |
| Construcció de seients | Característiques habitualsAnells de seient renovables(roscat, premsat o soldat). | Normalment característiquesSeients integrals(Mecanitzat directament al cos de la vàlvula). |
| Pes i cost | Volum de matèria primera gran, pesat i alt; més car per a dissenys voluminosos. | Compacte i lleuger; dissenyat per estalviar costos en materials d'aliatge cars. |
| Classes de pressió | Gamma completa:Classe 150 a Classe 2500. | Centrat principalment enClasses 150, 300 i 600. |
| Interval de talles | NPS 1" a NPS 72" (rang ampli). | NPS 1/2" a NPS 24" (més petit a mitjà). |
| Aplicacions clau | Refineries, Plantes Petroquímiques, vapor d'alta-pressió i centrals elèctriques. | Plantes químiques, productes farmacèutics, aliments i begudes, Àcids/Àlcalis. |
| Durabilitat | Extremadament durador; suporta una gran tensió de les canonades i els cicles freqüents. | Se centra en l'estabilitat química; no està pensat per a tensions mecàniques o de canonades extremes. |

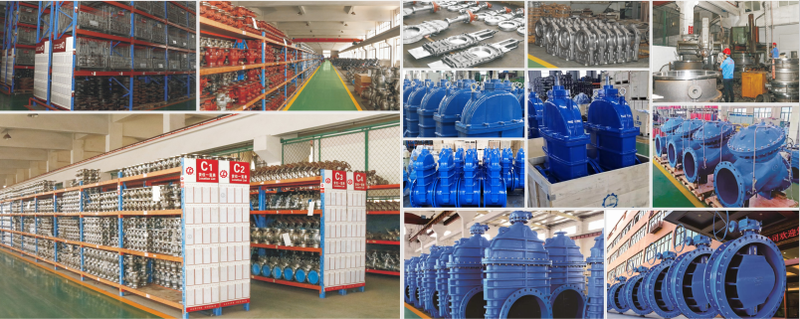

Fàbrica de vàlvules GNEE API600
Vàlvules API 600 d'acer aliat d'alta -temperatura per a centrals de vapor i d'energia
PMF
Quina diferència hi ha entre API 600 i 603?
API 600 és per a aplicacions més pesades amb parets més gruixudes i tiges més grans, mentre que l'API 603 cobreix vàlvules de servei més lleuger amb parets més primes i tiges més petites fetes de materials resistents a la corrosió.
Quina diferència hi ha entre API 600 i API 6D?
API 6D: proporciona classificacions detallades de pressió i temperatura per a diferents tipus de vàlvules, assegurant que puguin funcionar de manera fiable en condicions especificades. API 600: se centra en vàlvules de comporta d'acer amb classes de pressió de fins a la classe 2500, assegurant-se que poden gestionar aplicacions d'alta-pressió.
