Descripció de la vàlvula de fulls de fulls de fulls de pressió
The pressure-sealed bonnet globe valve is a high-pressure valve that achieves self-tight sealing through the internal medium pressure of the bonnet. It is designed for extreme working conditions (high temperature and high pressure). The sealing performance of the bonnet increases with the increase of pressure. It is often used in key pipeline control in the power, petrochemical and Altres indústries .
Principi de composició i segellat estructural
Estructura de segellatbonet -:
Utilitzeu l’anell de segellat en forma de falca o la junta elàstica per prémer automàticament la superfície de connexió entre el cos de la vàlvula i el capó sota l’acció de pressió mitjana per formar un segell dinàmic;
El material de segellat està fabricat amb grafit flexible, junta de ferides en espiral metàl·lica o tefló i el rang de resistència a la temperatura cobreix {{0} graus ~ 550 graus .
Altres components bàsics :
Disc i seient de vàlvula Valve: La superfície de segellat cònic està soldada amb aliatge d’estellit (duresa superior o igual a HRC40), que pot suportar l’erosió de partícules i la deformació d’alta temperatura;
Valve Stem: acer inoxidable de gran resistència (com 17-4 pH) és hard cromat per evitar el bloqueig causat per la fricció d'alta pressió .
Especificació de la vàlvula de fulls de fulls de tancament de pressió
|
article |
valorar |
|
Garantia |
12 mesos |
|
Tipus |
Vàlvula de parada d'acer de fosa manual |
|
Suport personalitzat |
OEM, ODM, OBM |
|
Lloc d'origen |
Henan, Xina |
|
Marca |
Gnee |
|
Aplicació |
General |
|
Temperatura dels suports |
Temperatura alta, temperatura mitjana, temperatura normal |
|
Força |
Hidràulic |
|
Medis de comunicació |
Regar |
|
Mida del port |
Dn 15-600 |
|
Estructura |
combinació |

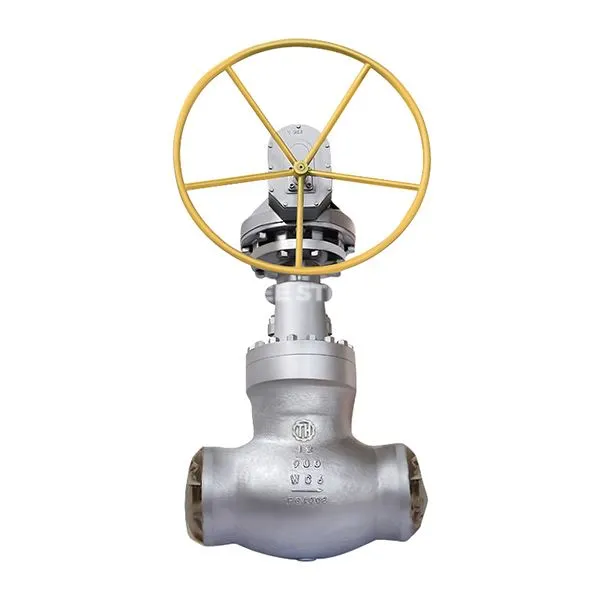

Vàlvula del Globus de segell de pressió
Aplicacions
| Indústria | Aplicació | Mecanisme d’acció |
|---|---|---|
| Central elèctrica tèrmica | Vàlvula d’aïllament de la canalització de vapor principal, resisteix el xoc de vapor de 540 graus /25mpa, impedeix el flux de retrocés i protegeix la turbina de vapor | Resistència a la velocitat d’alta temperatura i disseny de segells d’autodeniment |
| Petroquímic | Control d’entrada i sortida del reactor d’hidrogenació, resistent a la corrosió d’alta pressió i sulfur d’hidrogen 42MPA | La superfície de segellat del carbur resisteix a la corrosió i al desgast |
| Central nuclear | La vàlvula d’aïllament del refrigerant primari compleix els estàndards de grau nuclear ASME III per assegurar un segellat fiable en ambients de radiació | Certificació de materials estrictes i estructura de segellat redundant |
