La vàlvula de tancament amb camisa és una vàlvula de segellat forçat, de manera que quan la vàlvula està tancada, s'ha d'aplicar pressió al disc de la vàlvula per forçar que la superfície de segellat no es filtra. Quan el medi entra a la vàlvula des de sota del disc de la vàlvula, la resistència que la força operativa ha de superar és la fricció entre la tija de la vàlvula i l'embalatge i l'empenta generada per la pressió del medi. La força per tancar la vàlvula és més gran que la força per obrir-la, de manera que la vàlvula El diàmetre de la tija ha de ser gran, en cas contrari, la tija de la vàlvula es doblegarà.
Mida del port:DN15 x DN 40-DN150 x DN250
Mitjà:Segons la necessitat del client
Temperatura :-40-450 grau
| Material del cos | WCB CF8 CF3 CF8M CF3M o altres |
| Final | Extrem amb brida, extrems cargolats |
| Mode de conducció | Manual, elèctric, hidràulic |
| Pressió | PN16 ~ 100.150 lliures ~ 600 lliures |
| Grau d'automatització | Manual |
| Tipus de connexió | Brida, soldadura, rosca |
| Mida | 1/2 a 24 polzades |
Taula de mida de la vàlvula de globus
|
Mida |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
Mm |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
Mm |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
polzada |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
Les vàlvules de globus amb camisa es divideixen en tres categories: vàlvules de tancament rectes, d'angle recte i de corrent continu.

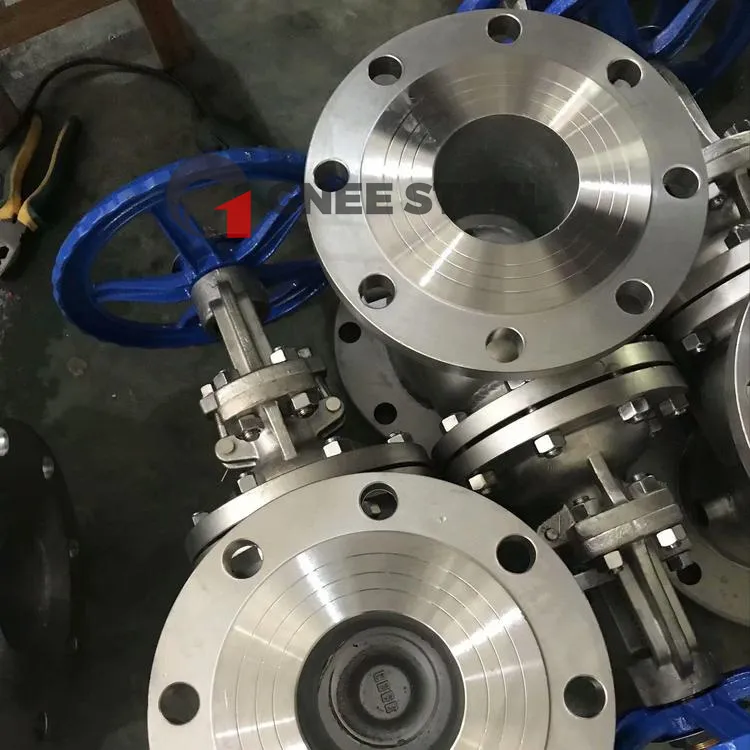

Vàlvula de globus d'acer revestida
