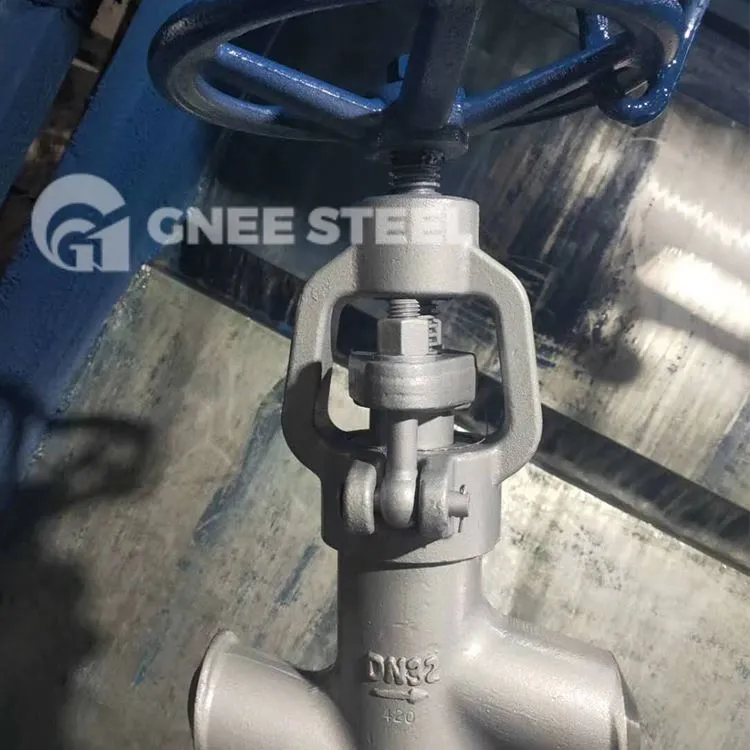

Vàlvula de globus d'alta pressió oberta, l'alçada d'obertura de la solapa de la vàlvula, per al diàmetre nominal del 25% ~ 30%, el cabal ha arribat al màxim, que la vàlvula ha arribat a la posició totalment oberta. Per tant, la posició total oberta de la vàlvula de globus s'ha de determinar per la carrera de la solapa de la vàlvula
Especificació
Capó de segellat de pressió
Interval de mides: NPS 2 a NPS 24
Interval de classe: 900 LB a 2500 LB
Disseny STD.: API600/ ASME B16.34
Dades tècniques
Material:
16 Mo 3 , 1.5415 - 530 grau
13 CrMo 4-5 , 1.7335 - 550 grau
10 CrMo 9-10 , 1.7380 - 580 grau
15 NiCuMoNb 5 , 1.6368 - 450 grau
X 10 CrMoVNb 9-1, , 1.4903 - 650 grau
X 10 CrMoVNb 9-2, , 1.4901 - 650 grau
Forma:
Vàlvules de globus d'alta pressió segons. llibret de la sèrie 7641.1 amb extrems de soldadura
Mida nominal:
DN10 - DN65
Pressió nominal:
PN320 - PN500
Opcions:
Són possibles versions opcionals.
Característiques de l'estructura de la vàlvula de desconnexió d'alta temperatura i alta pressió
1, l'ús de cap tipus de pin de pinça de brida mitjana, fil intern i enllaços clau, connexió de cargol de brida mitjana i altres estructures.
2, el cos de la vàlvula, el mecanitzat de la coberta de la vàlvula es completa a la línia automàtica, amb pes lleuger, precisió de processament i altres característiques.
3, el seient de la vàlvula, la superfície de segellat de la vàlvula són soldadures per polvorització de plasma de carbur de color a base de cobalt i es converteixen en un rendiment resistent al desgast i anti-ratllades.
4, la superfície de la tija de la vàlvula mitjançant un tractament de nitruració resistent a la corrosió.
5, es pot instal·lar en qualsevol posició de la canonada
Menor o igual al mitjà DN80 al flux ascendent des de la part inferior (flux positiu "baix cap a l'alta")
Flux de mitjans superior o igual al DN100 de dalt a baix (a contracorrent "alt i baix").
Vàlvula de compuerta de globus
