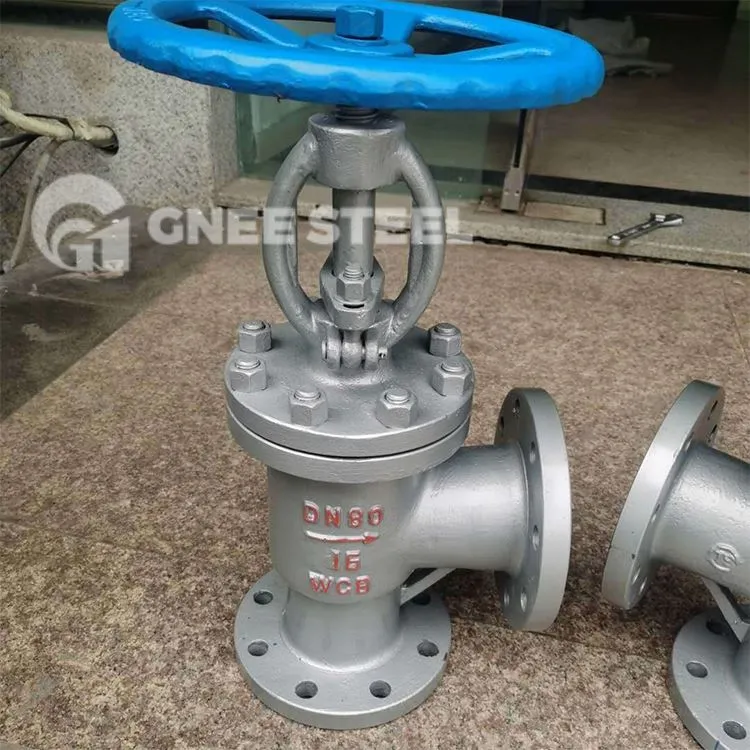

Vàlvula de globus angular oberta, l'alçada d'obertura de la solapa de la vàlvula, per al diàmetre nominal del 25% al 30%, el cabal ha arribat al màxim, que la vàlvula ha arribat a la posició totalment oberta. Per tant, la posició total oberta de la vàlvula de globus ha de ser determinada per la carrera de la vàlvula.
- Especificació
Interval de mides: 1/2〞~24〞 (DN15~DN600)
Interval de classe: CLASSE 150 ~ CLASSE 2500 (PN10~PN420)
Disseny STD.: API 600/ ASME B16.34
- Característiques i avantatges
Fàcil de mantenir i reparar
Bona capacitat de tancament
Viatge de tija més curt
Múltiples estils disponibles
Bona capacitat d'acceleració
Es pot utilitzar com a vàlvula de retenció
- Com triar una vàlvula de globus angular?
Alguns criteris bàsics per seleccionar una vàlvula de globus angular són
Selecció segons la finalitat de la vàlvula seleccionada, condicions de treball i mètodes de funcionament i control.
Selecció segons les característiques del medi de treball, és a dir, pressió de treball, temperatura de treball, propietats corrosives, viscositat mitjana, si conté partícules sòlides o si és tòxic, inflamable, explosiu, etc.
Selecció de vàlvules segons els requisits de les característiques del fluid, com ara la resistència al flux, el desplaçament, les característiques del flux, el grau de segellat.
Seleccionat segons la mida de la instal·lació i els requisits de mida externa, és a dir, diàmetre nominal, mètode de connexió, mida de connexió amb la canonada, dimensions exteriors o limitacions de pes.
Selecció basada en altres requisits per a la fiabilitat del producte de la vàlvula, la vida útil i el rendiment a prova d'explosió dels equips elèctrics.
-
Vàlvules de seient d'angle vs. vàlvules de globus
El disseny bàsic d'aquestes vàlvules és el mateix que el de les vàlvules de globus, però difereixen fonamentalment en la direcció del flux del fluid, ja que en una vàlvula d'angle el fluid gira 90 graus. La resistència al flux en aquest tipus de vàlvula és menor que en una vàlvula de globus, que es substitueix per un colze. A més d'estalviar temps d'instal·lació, les vàlvules d'angle redueixen el nombre d'accessoris a la canonada. Les vàlvules angulars també es poden utilitzar en aplicacions amb fluxos pulsatius, ja que són capaços de gestionar l'efecte fang d'aquests fluxos.
Si s'instal·la una vàlvula de globus en un revolt de la canonada, el cos del patró d'angle ofereix dos avantatges. En primer lloc, un disseny de patró d'angle ofereix molta menys resistència al flux que un disseny de patró estàndard. En segon lloc, el disseny del patró d'angle redueix el nombre de juntes de canonades i elimina la necessitat de colzes.
