Vàlvula Globus guiada per la gàbia

La vàlvula d’aturada guiada per la gàbia combina les característiques de segellat forçat de la vàlvula d’aturada amb l’estructura guia de la vàlvula reguladora del tipus de gàbia. Adopta un disseny de disc de vàlvula guiat per màniga i realitza un moviment precís del disc de la vàlvula a través de la guia de la tija superior o de la vàlvula. És adequat per a condicions laborals dures amb diferència de pressió elevada i control de flux d’alta precisió.

‌Core Structure‌
‌ Coberta del cos i de la vàlvula:
El canal de flux recte o el disseny racionalitzat en forma de S redueix la pèrdua de pressió i millora l'estabilitat dels fluids.

El material és majoritàriament d’acer inoxidable (com 304, 316), acer de carboni o acer d’aliatge, adequat per a alta temperatura i medis corrosius.
‌ Disc i màniga de guia: màniga:
El disc de la vàlvula adopta una estructura guiada per màniga superior o guiada per màniga, amb una gran àrea de guia, una forta resistència al xoc i un risc reduït de desviació del moviment.

Alguns models són dissenys equilibrats a la pressió, equilibrant la pressió mitjana a través d’un nucli de vàlvula de gàbia porosa per reduir el parell de funcionament.
Sistema de segellat:
Forma de segellat forçat, quan es tanca, cal aplicar una gran pressió per assegurar -se que el disc de la vàlvula s’ajusta al seient de la vàlvula i el nivell de fuites pot arribar al nivell IV (menys o igual a 0. 01%× flux nominal).
El seient de la vàlvula adopta una connexió de pressió directa no filadora, que és convenient per a un desmuntatge i manteniment ràpids.

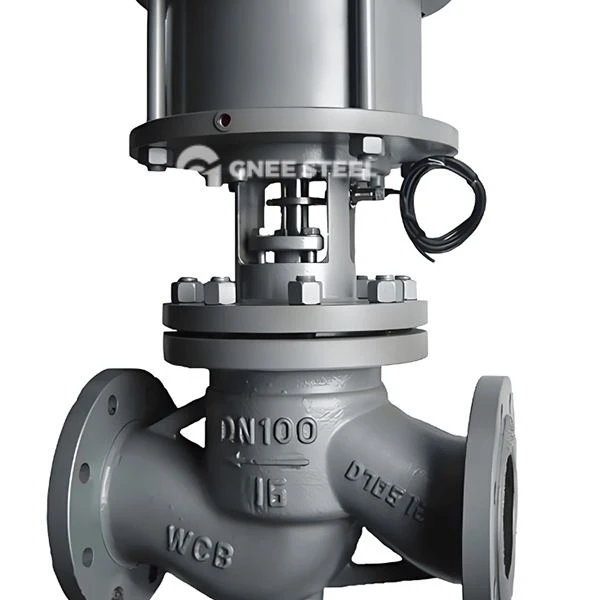

Vàlvula Globus guiada per la gàbia

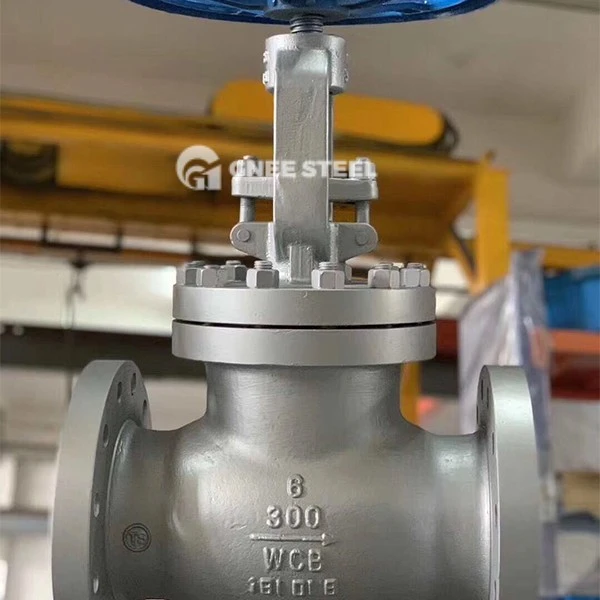

La nostra aparença de fàbrica

Avantatges

‌
L’estructura de la gàbia pot dispersar el diferencial de pressió del medi i equilibrar la força sobre el nucli de la vàlvula, que és adequat per a condicions de treball amb un diferencial de pressió inferior o igual a 6,4mpa‌.
‌ Control de precisió de High‌
La guia de màniga garanteix el moviment lineal del disc de la vàlvula, amb una precisió característica elevada de flux (característiques percentuals lineals/iguals) i una proporció ajustable de 50: 1‌35.
‌ Noise i anti-cavitació‌
El disseny del nucli de la vàlvula de gàbia porosa pot reduir el cabal, la cavitació i el soroll (menys o igual a 85dB) ‌.
‌
La superfície del disc de la vàlvula està soldada amb aliatge dur o ruixat amb capa ceràmica, que té una forta resistència al desgast; El disseny modular del seient de la vàlvula suporta un reemplaçament ràpid‌.

Aplicacions
‌Energy i Chemical‌
S'utilitza per a la regulació de la pressió/flux de la caldera de la caldera del sistema d'aigua d'alimentació, canonades de vapor a alta temperatura i reactor químic.
‌Petroleu i gas natural‌
Talla diferencial d’alta pressió de les canonades de transmissió de petroli i gas i el control de flux de l’entrada i la sortida del dipòsit‌.
‌Metallurgia i protecció ambiental‌
Regulació mediàtica del sistema d’aigua de refrigeració del forn i del dispositiu de tractament de gasos d’escapament‌.
