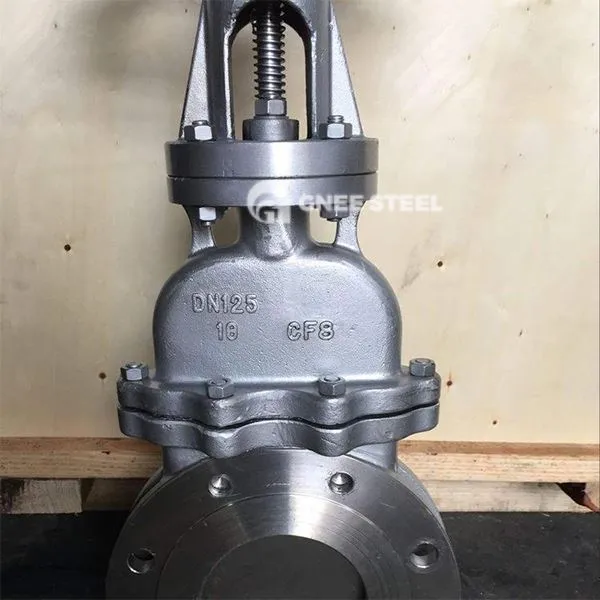

Vàlvules de la porta del capó de tancament de pressió

La vàlvula de la porta del capó segellada a la pressió és una estructura especial de la vàlvula de porta estàndard nord-americana. La seva característica principal és utilitzar la pressió mitjana per millorar el segellat del capó. S'utilitza principalment per a condicions d'alta pressió de la classe 600 i posteriors.
Estructura:
El capó autònom a pressió
Adopta un anell de segellat cònic + estructura del cargol de compressió. La pressió mitjana interna empeny l’anell de segellat per expandir -se cap a l’exterior, de manera que com més gran sigui la pressió, més estret sigui el segell;
Substitueix el capó tradicional de cargol per evitar les fuites causades per la relaxació de la tensió dels cargols a alta pressió.
Porta de falca elàstica
Hi ha una ranura anular al mig de la porta, que es pot deformar lleugerament a alta temperatura per compensar l’expansió tèrmica i evitar l’embús;
La superfície de segellat està soldada amb carbur cimentat a base de cobalt (com STL) per resistir l'erosió i el desgast.
Sistema de doble segellat
Segell principal: segell dur entre la porta i el seient de la vàlvula; Segell superior: Quan la tija de la vàlvula està totalment oberta, forma un segell auxiliar amb el capó de la vàlvula, permetent que el paquet es substitueixi a pressió.
Disseny de tija estesa
Es reserva un espai d’expansió a alta temperatura i el tractament amb nitriu de la superfície de la tija de la vàlvula millora la resistència a l’abrasió.



Vàlvules de la porta del capó de tancament de pressió



 Avantatges ‌
‌
La pressió mitjana condueix l’anell de segellat a estrenyir -se i es manté les fuites zero en les condicions de treball de classe 2500 (42MPa); ‌

Resistent al xoc tèrmic‌
La coberta de la vàlvula estesa + el disseny de la porta elàstica s’adapta a fluctuacions de temperatura severa de 593 graus; ‌

Manteniment convenient‌
Substituïu l’embalatge a pressió (quan el segell superior és efectiu) per evitar l’apagada del sistema; ‌

Lleuger i resistent a la fluïdesa‌
El cos de la vàlvula d'acer forjat és un 20% més lleuger que l'acer colat i té una resistència a la deformació més forta a temperatures altes.

 Aplicacions ‌

Generació d'energia supercrítica‌
Pipeline principal de vapor (pressió superior o igual a 26MPa, temperatura superior o igual a 566 graus); ‌

Unitat d’hidrogenació petroquímica‌
Pipelines d’entrada i sortida del reactor d’hidrogenació (classe 1500 ~ 2500); ‌

Sistema d’energia nuclear‌‌
Pipeline de refrigerant del circuit primari (requisits de certificació de grau nuclear); ‌

Procés de síntesi d’alta pressió‌
Síntesi de carbó a líquid, metanol i altres sistemes de reacció de 10MPa majors o iguals.
