Descripció de la vàlvula de la porta de ferro de fosa metàl·lica
La vàlvula de la porta de ferro colat segellada per metall és una vàlvula de porta amb ferro colat com el material del cos de la vàlvula i el carbur metàl·lic (com l’acer inoxidable, l’estellit 6, etc.) com a superfície de segellat. És adequat per al control de tall industrial a alta temperatura, a alta pressió o a partícules que contenen un mitjà de tall industrial. El seu disseny bàsic inclou:
Surface de segellatmetal: la porta i el seient de la vàlvula estan fets de carbur de revestiment o acer inoxidable integral, que té una forta resistència al desgast i resistència a la temperatura de més de 200 graus.
Estructura de la porta de la porta: alguns models adopten un disseny de plaques de doble vàlvula, que compensa l'expansió tèrmica i la deformació de contracció mitjançant la càrrega de molla per evitar que els medis de partícules penetrin a la superfície de segellat.
Drive Mode: admet la unitat manual, pneumàtica o elèctrica. L’actuador pneumàtic controla la placa de la vàlvula per pujar i caure per les entrades d’aire superior i inferior.
Característiques de rendiment Temperatura i alta resistència a la pressió
El cos de la vàlvula de ferro colat és adequat per a la classe 15 0 ~ 2500 nivells de pressió (menys o iguals a 1,0MPa de condicions de treball normals), i l'estabilitat de la superfície de segellat en condicions de temperatura alta és millor que els segells tous de goma.
Alguns models de cossos de vàlvula es ruixen amb resina epoxi o de ferro dúctil (Qt 450-10) per millorar la resistència a la corrosió.
resistent a la roba i la neteja auto-neteja
La superfície de segellat del carbur produeix un efecte de mòlta durant el procés d’obertura i tancament, que pot polir la superfície de segellat i ampliar la vida útil.
El disseny del canal de flux excèntric forma un vòrtex mitjà en obrir -se, esborra automàticament les impureses de la cavitat de la vàlvula i redueix la necessitat de manteniment. Fiabilitat de la reducció
L’estructura de càrrega de la doble porta es pot adaptar al desgast de la superfície de segellat i al canvi de pressió posterior i el nivell de fuites arriba a l’estàndard API 598.
L’embalatge de grafit flexible s’estableix a la tija de la vàlvula per evitar la fuga del medi i el cicle de manteniment pot arribar a més de 6 mesos.
Especificació de la vàlvula de la porta de ferro de fosa de metall
| Nom de les parts | Material |
| cos de vàlvula | ferro colat dúctil |
| sorteig | Ferro dúctil recobert amb EPDM |
| pany | galvanitzar |
| Anell de segellat | NBR |
| capot | ferro colat dúctil |
| tija | acer inoxidable |
| O Anell de segellat | NBR |
| junta | bronze de llauna |
| màniga de l'arc | bronze de llauna |
| pany | galvanitzar |
| cop d'ulls | ferro colat dúctil |
| coberta de pols | NBR |
| roda de mà | Castre de zinc |
| rosca | Castre de zinc |

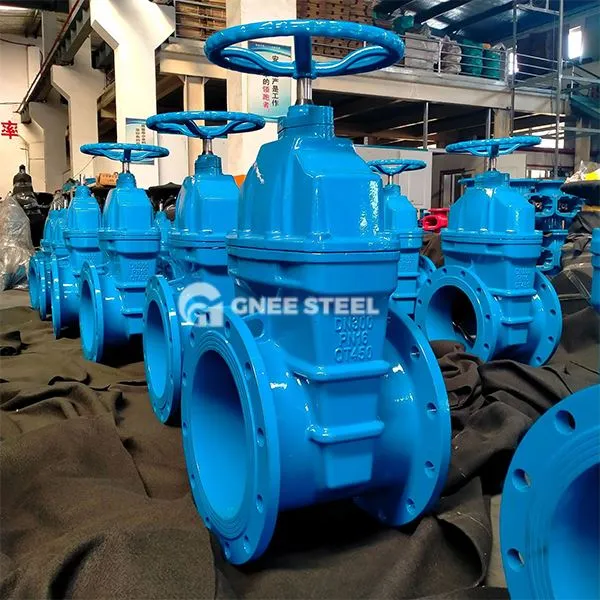

Vàlvula de la porta de ferro colat de segellal metàl·lica
Recomanació de selecció
Material de Salvació: Es prefereix el carbur de Stellite 6 per a escenaris d'alta temperatura i es pot seleccionar l'acer inoxidable de 316L per a medis corrosius.
Drive Mode: Els actuadors pneumàtics/elèctrics es recomana per a un funcionament freqüent o escenaris de control remot.
Especificacions de manteniment
Direcció d'instal·lació: és necessària la instal·lació vertical (tija cap amunt) per evitar la deposició de la impuresa que afecti el rendiment de segellat.
Lubricació Cicle: comproveu el rodament de la tija i afegiu greix cada 3 mesos, escurceu -ho a un mes en ambients d’alta temperatura.
