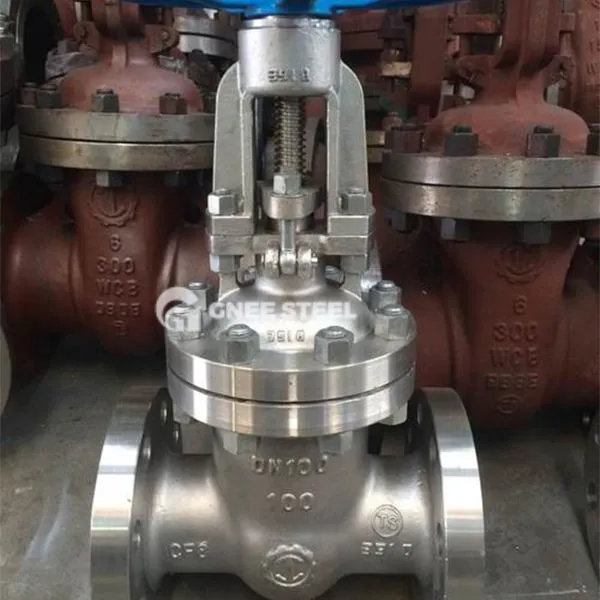

Descripció de la vàlvula de la porta mecànica
La vàlvula de porta mecànica és una vàlvula de tall amb la porta com a part del nucli i de tancament. Pot realitzar un control complet d’obertura o tancament dels medis de canonades mitjançant el moviment d’elevació vertical i no es pot utilitzar per a la regulació del flux. La seva funció bàsica és tallar de forma fiable el fluid, adequat per a escenaris de transport de medis a alta pressió, corrosius i de partícules.
Core Structure i Mode Drive
Componentsky components
Gate: dividit en porta rígida (estructura integral) i porta elàstica (es pot deformar lleugerament per adaptar -se a la desviació de la superfície de segellat);
Tija de Valve: connecta el dispositiu d’accionament i la porta, dividida en dos tipus: la tija clara (la tija d’elevació és visible) i la tija oculta (tija de vàlvula gira i ascensen);
Superfície Salvació: materials resistents al desgast (com ara 1CR13, acer inoxidable) o materials elàstics (revestiment no metàl·lic).
Drive Mode
Manual Drive: operació de roda de mà o caixa de canvis, adaptada a un entorn no alimentat;
Automation Drive: dispositius elèctrics, pneumàtics, hidràulics, suport a distància a distància
Especificació de la vàlvula de porta mecànica
|
Article |
Vàlvula de porta mecànica | ||
|
Normes aplicables |
GB, Din, Ansi, Asme, Jis, Api |
||
|
Rang de mida |
DN15 a DN200 |
||
|
Pressió operativa |
10Bar, 16Bar, 20Bar, 40Bar, 64Bar, classe 150, classe 300 |
||
|
Material corporal |
Acer inoxidable 304/316/316L |
||
|
Temperatura dels suports de tipus normal |
-22 ℉ a 356 ℉ |
||
|
Tipus a alta temperatura |
-22 ℉ a 842 ℉ |
||
|
Connexió final |
Brida |
||
|
Estàndard de disseny corporal de la vàlvula de porta |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Suports adequats |
Aigua, aire, petroli, gas, vapor, polpa, etc. |
||
|
Voltatge |
DC -12 V, 24Vac -24 V, 110V, 220V, 380V |
||
|
Tipus d’actuador |
De tipus desactivat, modulant tipus o tipus intel·ligent |
||
|
Aplicació |
Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, productes químics, tèxtils, farmacèutics, polpa i paper, mineria, caldera i indústries elèctriques |
||
vàlvula de porta mecànica
Avantatges tècnics
Fiabilitat del segellat
Combinat amb el disseny de segellat forçat (força externa que pressiona la porta) i l’auto-segellat (assistència a la pressió mitjana), el nivell de fuites arriba a VI; Alta tolerància a la pressió
El cos de la vàlvula d’acer de molibdè i la superfície de segellat de carbur són adequats per a escenaris de pressió ultra alta (PN80); Convenient de manteniment
El seient de vàlvula i el disseny modular reemplaçables redueixen els costos d’aturada.
Aplicacions
Sistemes industrials de pressió de High
Pipelines de vapor per a la generació d'energia tèrmica (PN ＞ 10MPa);
Petroli i gasoductes (materials resistents a la corrosió de H₂S).
Powder i control granular Medi
Sistema de transport pneumàtic (disseny anti-jaming de doble porta);
Mattal·lúrgia i mineria de material granular.
Líquids sanitaris (acer inoxidable 316L);
SEAL ESPECIAL DE LA TEMPTACIÓ A TEMPERACIÓ (-196 grau especial).
