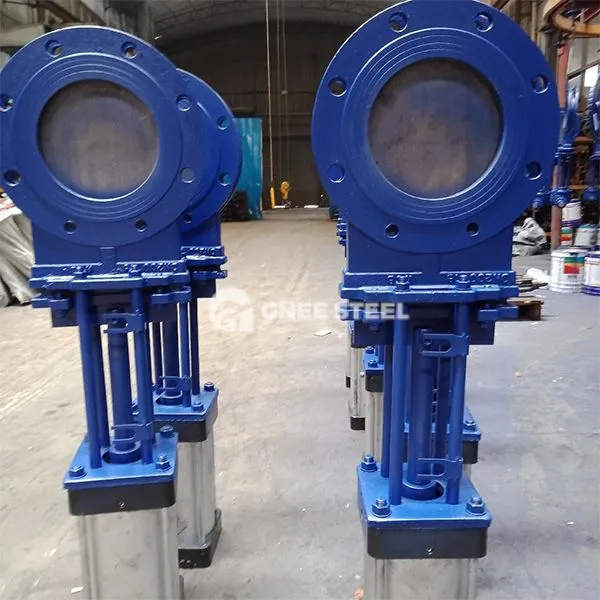

Descripció de la vàlvula de la porta de ganivet d'alta pressió
La vàlvula de porta de ganivet d’alta pressió és una vàlvula que combina una porta en forma de fulla amb una estructura de segellat d’alta pressió. S'utilitza especialment en sistemes de canonades amb alta pressió (normalment superior o igual a 16MPa) i medis complexos com ara partícules i fibres. La seva estructura bàsica inclou:
Cos i porta de la vàlvula: No hi ha cap disseny del cos de la vàlvula de cambra, la porta en forma de fulla (angle de falca de 5 graus ~ 50 graus) talla el medi mitjançant aixecament vertical i la superfície de segellat està feta de carbur o material PTFE.
Muntatge de tracció: pot estar equipat amb actuadors elèctrics, pneumàtics o manuals. La tija i la porta de la vàlvula es pressionen contra el seient de la vàlvula a través de les picades per aconseguir un segellat forçat a alta pressió.
Especificació de la vàlvula de la porta de ganivet d'alta pressió
|
article
|
vàlvula
|
|
Aplicació
|
Indústria de petroli i gas, petroli i gas, Petroquímics, processament químic, productes farmacèutics, aliments i begudes, tractament de l’aigua i molt més.
|
|
Mida del port
|
Dn50 ~ dn1500mm
|
|
Garantia
|
24 mesos
|
|
Lloc d'origen
|
Henan, Xina
|
|
Força
|
Manual
|
|
Temperatura dels suports
|
Temperatura normal, alta temperatura, baixa temperatura
|
|
Marca
|
Gnee
|
|
Estructura
|
Porta
|
|
Medis de comunicació
|
petroli i gas, vapor, aigua. CHEMICAL, etc.
|
|
Suport personalitzat
|
OEM, ODM, OBM
|
|
Material corporal
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material de bola
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material mare
|
acer inoxidable forjat, etc.
|
|
Material de seient
|
PTFE o segell metàl·lic amb estellit, carbur de tungstè
|
|
Connexió final
|
Brida, soldada, soldadura de soca i roscat
|
|
Estàndard de disseny
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificacions
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 unitat
|
vàlvula de porta de ganivet d'alta pressió
Indústria de les aplicacions
| Industrial | Applicacions | Avantatges |
|---|---|---|
| Petroquímic | Transport de cru a gran pressió, canonades químiques corrosives | Alta resistència a la pressió, resistència a la corrosió, rendiment de segellat estable |
| Energia i energia | Sistema d’aigua d’alimentació de la caldera, control de vapor d’alta pressió i alta pressió | Resistència a la temperatura alta (550 graus), obertura i tancament fiables |
| Mineria i metal·lúrgia | Pipeline de transport de purins d’alta pressió i escòria de carbó | Resistent a l’erosió de partícules i l’enganxament de la porta |
| Tractament de l’aigua ambiental | Sistema de clavegueram i descàrrega de fangs que conté fibra a alta pressió | Disseny complet de perforació per evitar obstruir el segell bidireccional per evitar fuites |
