Descripció de la vàlvula de porta manual

La vàlvula de porta manual és una vàlvula de tall que s’obre i tanca la porta mitjançant un funcionament manual (roda de mà, mànec o mecanisme d’engranatge). La direcció de moviment de la porta és perpendicular al fluid. Només admet operacions obertes o totalment tancades. És adequat per a escenaris industrials com el petroli, la indústria química i l’energia elèctrica.

‌Core Components‌: porta rígida o elàstica. La porta rígida és una estructura integral. La porta elàstica aconsegueix una lleugera deformació mitjançant el disseny de la ranura anular per compensar la desviació de la superfície de segellat.

Estructura i tipus‌
‌ Classificació de la part::

‌ Gate rígida‌: una estructura sòlida d’una sola peça amb un baix cost de fabricació, adequada per a baixa temperatura (inferior o igual a 121 graus) i condicions de baixa pressió, però fàcil de quedar-se enganxada a causa de l’expansió tèrmica; ‌Elàstic Porta‌: La porta es processa amb una ranura anular a la superfície de bisecció vertical i la deformació elàstica s’utilitza per compensar la desviació de l’angle de la superfície de segellat. És resistent a la temperatura alta (inferior o igual a 570 graus) i anti-jamming.
‌And Forma‌:

SEAL DE METALLA HARD: ESCRIPTAMENT ACER INTINALS I ALLOY HARD (com ara aliatge basat en cobalt), resistent a alta temperatura i alta pressió (PN10 ~ PN40, classe 150 ~ 2500);
‌ Combinació de segells Soft: segell compost elàstic de goma i metall, baixa velocitat de fuites, adequada per a suports nets.
‌Drive Mecanisme‌:

Roda de mà, mànec de tracció directa (vàlvula de diàmetre petit);

Mecanisme de reducció d’engranatges de cuc (vàlvula de gran diàmetre), reduint el parell de funcionament.

Especificació de la vàlvula de porta de porta operada a mà

article	valorar
estructura	Porta
aplicació	General
Lloc d'origen	Porcelana
província	Henan
força	Manual
Suport personalitzat	OEM, ODM, OBM
garantia	1 any
Número de model	Z41H-16C
marca	Gnee

Funcions‌

Funcions	Descripció
‌ Sealingbidireccional‌	La porta elàstica es deforma adaptativament per compensar la desviació de la superfície de segellat, aconseguint una fuga zero bidireccional
Alta temperatura i alta resistència a la pressió‌	El cos de la vàlvula d’acer colat (com el WCB) és recobert i adequat per a temperatures de -29 grau ~ 570 graus, adequats per a suports d’alta temperatura com el vapor i l’oli
Resistència al flux de baixada‌	El disseny de diàmetre complet té un coeficient de resistència al flux proper al d’una canonada recta, reduint la pèrdua d’energia de líquids
‌Strong Anti-Clogging‌	La porta del tipus de ganivet pot tallar fibres i impureses granulars per evitar embussos

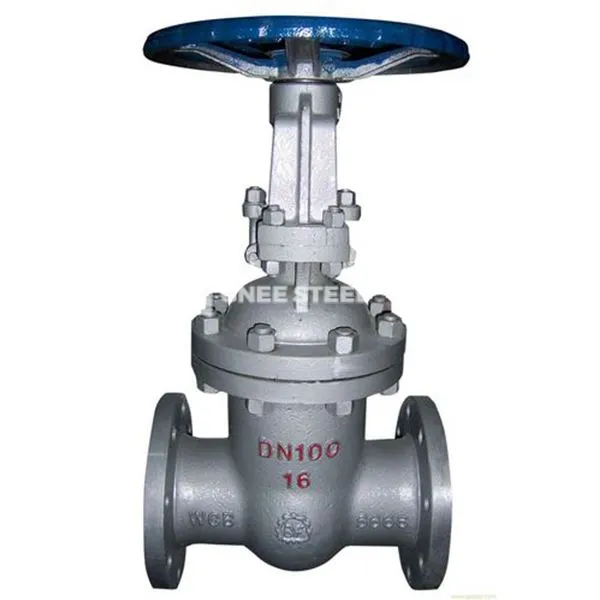

Vàlvula de porta manual

Aplicacions
Petroquímic: control de tall de petroli i gasoducte a alta temperatura;
Sistema de potència: obertura i tancament de canonades de vapor, adequats per a condicions de pressió d’alta temperatura i alta;
Fluid industrial: Gestió del transport de partícules o fibres que contenen mitjans;
Enginyeria municipal: Sistema de tractament de l’aigua (s’ha de seleccionar materials resistents a la corrosió com l’acer inoxidable).

Punts d’instal·lació i manteniment
Requisits d’instal·lació:
Les connexions de brida s’han d’alinear estrictament amb l’eix de la canalització per evitar força desigual a la superfície de segellat i a la fuga;
Reserva 1/2 ~ 1 Cercle de retracció de la tija de la vàlvula en estat totalment obert per evitar l'expansió tèrmica i la contracció que causen embussos.
Suggeriments de manteniment:
Netegeu regularment el sediment de la cavitat de la vàlvula i comproveu el desgast de la superfície de segellat de la porta;
Mantingueu-lo en estat totalment obert per a la desactivació a llarg termini per evitar que la porta elàstica s’enganxi;
En substituir l’embalatge, doneu prioritat a l’ús de materials de grafit flexibles per reduir la resistència a la fricció
